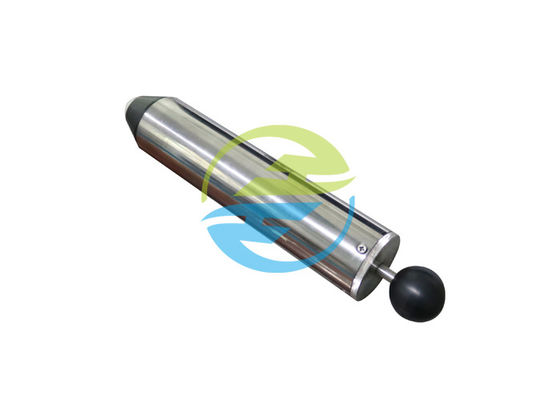

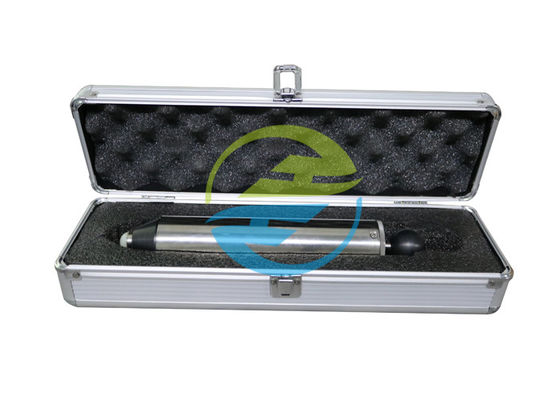

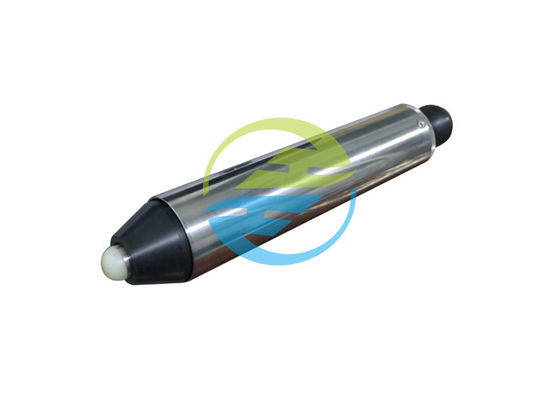

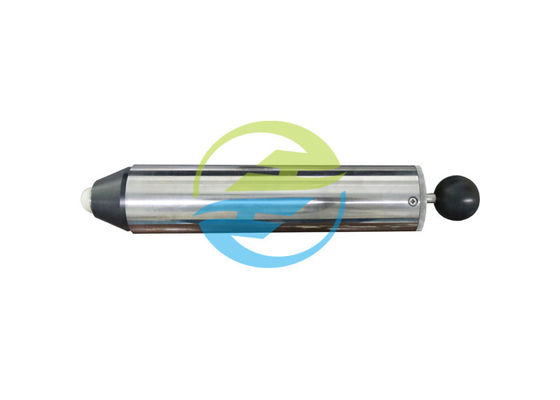

आईईसी 60068-2-75 इम्पैक्ट टेस्टिंग मशीन - 1 जे स्प्रिंग ऑपरेटेड इम्पैक्ट हैमर

आईईसी 60068-2-75 इम्पैक्ट टेस्टिंग मशीन - 1 जे स्प्रिंग ऑपरेटेड इम्पैक्ट हैमर

स्प्रिंग हैमर टेस्ट उपकरण का उदाहरण
चित्र E.1 एक स्प्रिंग हैमर परीक्षण उपकरण का एक उदाहरण दिखाता है जो क्लॉज 5 का अनुपालन करता है, ऊर्जा के लिए जो 1 J से अधिक नहीं है। बॉडी असेंबली का द्रव्यमान 1250 g ± 10 g है।हैमर हेड को हैमर शाफ्ट से इस तरह से जोड़ा जाता है कि इसके सिरे से प्रभाव के तल तक की दूरी (शंकु कटाव का तल), जब हड़ताली तत्व रिलीज के बिंदु पर होता है, तो लगभग दिखाया गया मान होता है तालिका E.1 में वसंत संपीड़न।प्रभाव परीक्षण मशीन

शंकु का द्रव्यमान लगभग ६० ग्राम है और शंकु वसंत ऐसा है कि यह लगभग ५ एन का बल लगाता है जब रिलीज जबड़े हड़ताली तत्व को छोड़ने के बिंदु पर होते हैं।रिलीज मैकेनिज्म स्प्रिंग्स को समायोजित किया जाता है ताकि वे रिलीज जबड़े को लगे रहने की स्थिति में रखने के लिए पर्याप्त दबाव डालें।प्रभाव परीक्षण मशीन
उपकरण को कॉकिंग नॉब को वापस खींचकर तब तक कॉक किया जाता है जब तक कि रिलीज जबड़े हथौड़ा शाफ्ट में खांचे से जुड़ नहीं जाते।परीक्षण उपकरण के रिलीज कोन को नमूने पर निर्धारित स्थिति (ओं) के खिलाफ धकेल दिया जाता है, जो नमूना की सतह के लंबवत होता है।दबाव धीरे-धीरे बढ़ाया जाता है ताकि शंकु तंत्र के शरीर के सापेक्ष वापस चला जाए जब तक कि यह रिलीज बार के संपर्क में न हो, जो तब रिलीज तंत्र को संचालित करने के लिए आगे बढ़ता है और हथौड़ा को नमूने पर प्रहार करने की अनुमति देता है।

                                                                           प्रभाव परीक्षण मशीन

मानक: आईईसी 60068-2-63, आईईसी 60068-2-75 परीक्षण ईएचबी, आईईसी 60335-1, आईईसी 60598-1, आईईसी 60950, और आईईसी 60065

आवेदन: इस उपकरण का उद्देश्य घरेलू या इसी तरह के उद्देश्य के लिए शेल, ऑपरेटिंग आर्म, हैंडल, नॉब, इंडिकेटर लाइट और बिजली के उपकरणों के प्रभाव प्रतिरोध का परीक्षण करना है, ताकि उत्पाद के सुरक्षा प्रदर्शन और ताकत को सत्यापित किया जा सके।

नमूना जांच: शेल, ऑपरेटिंग आर्म, हैंडल, नॉब, इंडिकेटर लाइट और शेड्स

फ़ीचर:

1. प्रभाव हथौड़ा तीन भागों से बना है:

नरक के जैसा।आवास, प्रभाव तत्व गाइड और रिलीज तंत्र, और इन भागों पर तय किए गए हिस्से शामिल हैं।

बी प्रभाव तत्व।जिसमें हैमर, हैमर टेल और फायरिंग हैंडल शामिल हैं।

सी रिलीज शंकु।

2. कार्य सिद्धांत

हथौड़ा प्रभाव तत्व के द्रव्यमान और गति द्वारा प्रभाव ऊर्जा उत्पन्न करता है।ऑपरेटिंग हैंडल खींचते समय, प्रभाव तत्व रिलीज बिंदु पर रिलीज क्लॉ स्टॉप, हथौड़ा वसंत दबाया जाता है, जब संपीड़न मात्रा अलग होती है, तो वसंत अलग ऊर्जा जारी करेगा।बहु ऊर्जा प्रभाव हथौड़ा के लिए, संबंधित प्रभाव ऊर्जा का चयन करने के लिए अंत कवर को घुमाएं।सुपुर्दगी से पहले अंशांकन सुविधा पर प्रभाव ऊर्जा को अंशांकित किया गया था।प्रभाव परीक्षण मशीन

मापदंडों:
