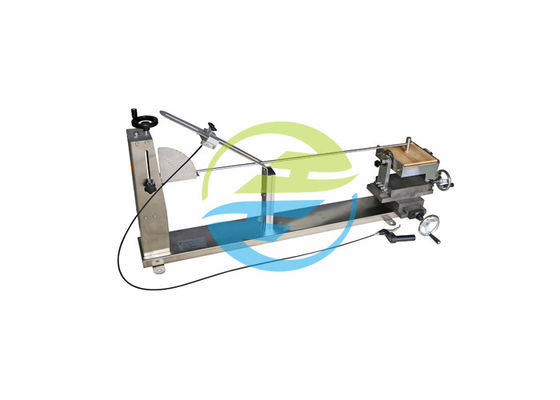

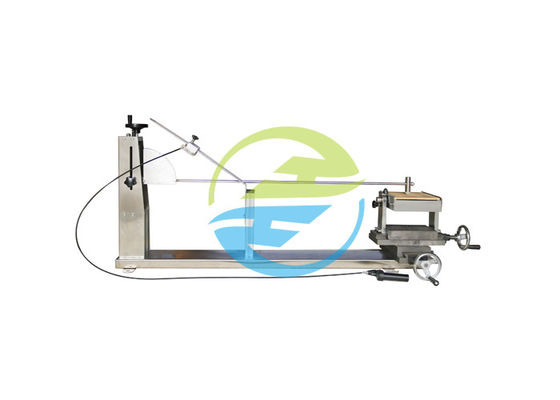

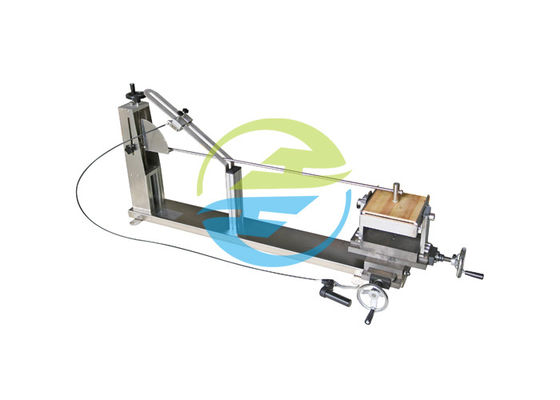

आईईसी 60068-2-75 टेस्ट ईएचए पेंडुलम हैमर टेस्ट उपकरण 10 किलो बढ़ते समर्थन के साथ

आईईसी 60068-2-75 टेस्ट ईएचए पेंडुलम हैमर टेस्ट उपकरण 10 किलो बढ़ते समर्थन के साथ

आईईसी60884-1 खंड 24.1

आईईसी 60068-2-75 (परीक्षण ईएचए) में वर्णित 250 ग्राम के बराबर द्रव्यमान के साथ पेंडुलम हथौड़ा परीक्षण उपकरण के माध्यम से वार लगाकर नमूनों की जाँच की जाती है।
नमूनों को प्लाईवुड की एक शीट, 8 मिमी नाममात्र मोटाई और लगभग 175 मिमी वर्ग पर रखा गया है, जो इसके शीर्ष और निचले किनारों पर एक कठोर ब्रैकेट में सुरक्षित है जो बढ़ते समर्थन का हिस्सा है।
माउंटिंग सपोर्ट का द्रव्यमान (10 ± 1) किग्रा होगा और इसे पिवोट्स के माध्यम से एक कठोर फ्रेम पर लगाया जाएगा।फ्रेम एक ठोस दीवार से जुड़ा हुआ है।
माउंटिंग का डिज़ाइन ऐसा है कि
- नमूना इस तरह से रखा जा सकता है कि प्रभाव का बिंदु धुरी के अक्ष के माध्यम से लंबवत विमान में स्थित हो,
- नमूना क्षैतिज रूप से ले जाया जा सकता है और प्लाईवुड की सतह के लंबवत अक्ष के बारे में बदल सकता है,
- प्लाईवुड को 60° घुमाया जा सकता है, दोनों दिशाओं में एक ऊर्ध्वाधर अक्ष के बारे में।
सरफेस टाइप सॉकेट-आउटलेट और सरफेस-माउंटिंग बॉक्स सामान्य उपयोग की तरह प्लाईवुड पर लगे होते हैं।
इनलेट उद्घाटन जो नॉक-आउट के साथ प्रदान नहीं किए जाते हैं, उन्हें खुला छोड़ दिया जाता है;यदि उन्हें नॉक-आउट प्रदान किया जाता है, तो उनमें से एक को खोला जाता है।
फ्लश-प्रकार के सॉकेट-आउटलेट को हॉर्नबीम के एक ब्लॉक या समान यांत्रिक विशेषताओं वाली सामग्री में प्रदान किए गए अवकाश में लगाया जाता है, जो कि प्लाईवुड की एक शीट के लिए तय किया जाता है, न कि इसके प्रासंगिक बढ़ते बॉक्स में।
यदि लकड़ी का उपयोग ब्लॉक के लिए किया जाता है, तो लकड़ी के तंतुओं की दिशा प्रभाव की दिशा के लंबवत होगी।
फ्लश-टाइप स्क्रू फिक्सिंग सॉकेट-आउटलेट को स्क्रू के माध्यम से हॉर्नबीम ब्लॉक में लगे लग्स के लिए तय किया जाएगा।फ्लश-टाइप क्लॉ फिक्सिंग सॉकेट-आउटलेट को पंजे के माध्यम से ब्लॉक में लगाया जाएगा।
वार लगाने से पहले, मुख्य भागों और कवरों के फिक्सिंग शिकंजा को तालिका 6 में निर्दिष्ट दो-तिहाई के बराबर टोक़ के साथ कड़ा कर दिया जाता है।
नमूनों को माउंट किया जाता है ताकि प्रभाव का बिंदु धुरी के अक्ष के माध्यम से एक ऊर्ध्वाधर विमान में हो।
हड़ताली तत्व को तालिका 21 में निर्दिष्ट ऊंचाई से गिरने की अनुमति है।

मानक: IEC60884-1 2013 खंड 24.1 और आंकड़ा 22~26, IEC60669-1, IEC60068-2-75

आवेदन: यह उपकरण घरेलू और इसी तरह के उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट, सतह के प्रकार के बढ़ते बक्से, स्क्रू ग्रंथियों, ग्रंथि कवर, स्विच और अन्य विद्युत सहायक उपकरण के लिए यांत्रिक शक्ति परीक्षण के लिए उपयुक्त है।

नमूना जांच: प्लग और सॉकेट-आउटलेट, सतह के प्रकार के बढ़ते बक्से, स्क्रू ग्रंथियां, ग्रंथि कवर, स्विच और अन्य विद्युत सहायक उपकरण।

विशेषता:बढ़ते ब्रैकेट को ऊपर और नीचे, बाएँ और दाएँ घुमाया जा सकता है, और प्रभाव कोण को समायोजित किया जा सकता है।डिवाइस 2J और उससे कम के लिए एक कम ऊर्जा पेंडुलम प्रभाव उपकरण है।

मापदंडों:

1. पेंडुलम: लंबाई: 1000 मिमी;बाहरी व्यास: 9 मिमी;स्टील पाइप की दीवार की मोटाई: 0.5 मिमी;सामग्री: स्टील;वजन: 100 ± 1g

2. बढ़ते ब्रैकेट: वजन: 10 ± 1 किलो;यह अच्छी तरह से सेट है और क्षैतिज दिशा और ऊर्ध्वाधर दिशा को समायोजित किया जा सकता है।रोटेशन अक्ष के माध्यम से पूरे ब्रैकेट को 90 डिग्री घुमाया जा सकता है।

3. हड़ताली तत्व: 150 ग्राम, बराबर द्रव्यमान 200 ग्राम। (विकल्प के लिए 200 ग्राम हड़ताली तत्व)।

4. प्रभाव ऊर्जा, बराबर द्रव्यमान और ड्रॉप ऊंचाई तालिका

5. ऑपरेशन: मैनुअल हड़ताली तत्व जारी करता है
