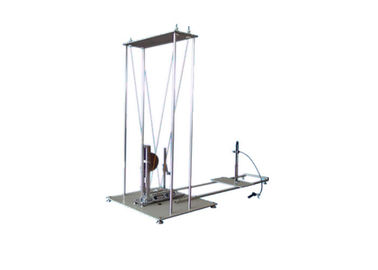

IEC60068-2-75 स्प्रिंग ऑपरेटिंग इंपैक्ट हैमर के लिए कैलिब्रेशन डिवाइस

IEC60068-2-75 वसंत संचालित प्रभाव हथौड़ा के लिए अंशांकन डिवाइस

उत्पाद विवरण:

IEC60068-2-75 अनुलग्नक बी की मानक आवश्यकताओं के अनुरूप, यह परीक्षण डिवाइस वसंत हथौड़ा के अंशांकन के लिए डिज़ाइन और निर्मित किया गया है।

मानक: आईईसी 60068-2-63 अनुलग्नक ए, आईईसी 60068-2-75 अनुलग्नक बी

आवेदन: यह डिवाइस वसंत हथौड़ा अंशांकन डिवाइस की सटीकता को सत्यापित करने के लिए है।

टेस्ट नमूना: वसंत संचालित प्रभाव हथौड़ों के लिए अंशांकन डिवाइस

फ़ीचर: मानक IEC60068-2-63 और IEC60068-2-75 की आवश्यकता का अनुपालन करें

तकनीकी पैमाने:

वसंत हथौड़ों के अंशांकन के लिए प्रक्रिया

अंशांकन के बी .1 सिद्धांत

इस अंशांकन प्रक्रिया का सिद्धांत एक वसंत हथौड़ा द्वारा प्रदान की गई ऊर्जा की तुलना करना है, जो कि एक द्रव्यमान की ऊर्जा के लिए सीधे मापना मुश्किल है, इसकी द्रव्यमान और गिरावट की ऊंचाई से गणना की जाती है।

बी 2 अंशांकन डिवाइस का निर्माण

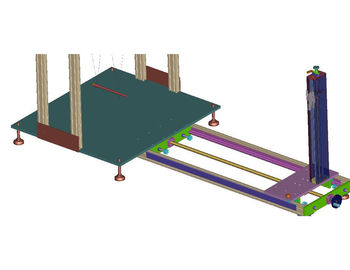

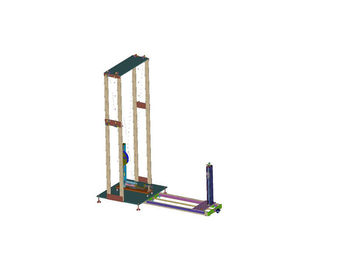

एकत्रित अंशांकन डिवाइस आकृति बी .1 में दिखाया गया है। फ्रेम के अलावा, मुख्य भाग एक असर "ए", एक ड्रैग पॉइंटर "बी", एक पेंडुलम "सी", एक रिलीज बेस "डी" और एक रिलीज डिवाइस "ई" हैं।

अंशांकन डिवाइस का मुख्य भाग चित्र बी 2 में दिखाया गया पेंडुलम "सी" है। इस पेंडुलम के निचले सिरे पर आकृति बी 3 में दिखाए गए विवरण के साथ एक स्टील वसंत तय किया गया है। वसंत वसंत स्टील का है, जिसके लिए कोई विशेष उपचार की आवश्यकता नहीं है, और यह दृढ़ता से पेंडुलम "सी" के लिए तय है।

चित्रा बी 4 बड़े पैमाने पर कुछ हिस्सों को दिखाता है

यह ध्यान दिया जाना चाहिए कि इस वसंत को वसंत हथौड़ों को कैलिब्रेट करने के लिए डिज़ाइन किया गया है, जैसा कि तालिका 1 में 1 या उससे कम ऊर्जा मूल्यों के लिए तालिका 1 में परिभाषित किया गया है। वसंत हथौड़ों को कैलिब्रेट करने के लिए 2 जे के लिए परिभाषित विशेषताओं के रूप में परिभाषित किया गया है, जो कि पेंडुलम के वसंत कैलिब्रेटिंग डिवाइस को एक अलग डिजाइन की आवश्यकता होगी।

सूचक की उपयुक्त घर्षण विशेषताओं को प्राप्त करने के लिए, मोटी बुने हुए कपड़ों का एक टुकड़ा असर के धातु की सतहों के बीच रखा जाता है, पियानो तार इस तरह से झुकते हैं कि कपड़े के खिलाफ एक छोटी शक्ति लगाई जाती है।

चूंकि रिलीज डिवाइस को अंशांकन डिवाइस के अंशांकन के दौरान हटा दिया जाता है, इसलिए रिलीज डिवाइस को स्क्रू के माध्यम से रिलीज बेस पर तय किया जाता है।

बी 3 अंशांकन डिवाइस के अंशांकन की विधि

कैलिब्रेशन डिवाइस का अंशांकन वसंत-हथौड़ा से लिया गया अंशांकन स्ट्राइकिंग तत्व "जी" का उपयोग करके प्रभावित होता है, जैसा कि चित्र बी 5 में दिखाया गया है। अंशांकन से पहले, रिलीज डिवाइस अंशांकन डिवाइस से हटा दिया जाता है।

कैलिब्रेशन स्ट्राइकिंग तत्व को क्षैतिज प्लेन में स्थित निलंबन बिंदुओं से चार लिनन धागे "एच" द्वारा निलंबित किया जाता है, पेंडुलम के बीच संपर्क बिंदु के ऊपर 2000 मिमी और बाद में शेष स्थिति में कैलिब्रेशन स्ट्राइकिंग तत्व होता है। अंशांकन स्ट्राइकिंग तत्व को पेंडुलम के खिलाफ स्विंग करने की अनुमति दी जाती है और गतिशील स्थितियों के तहत संपर्क बिंदु, बिंदु "के", शेष स्थिति में संपर्क बिंदु के नीचे 1 मिमी से अधिक नहीं होगा। निलंबन बिंदु तब दोनों संपर्क बिंदुओं के बीच अंतर के बराबर दूरी पर उठाए जाते हैं।

जब निलंबन प्रणाली को समायोजित किया जाता है, अंशांकन हड़ताली तत्व "जी" की धुरी पेंडुलम "सी" की प्रभाव सतह के दाहिने कोण पर होगी और अंशांकन हड़ताली तत्व प्रभाव के क्षण क्षैतिज होगा।

जब अंशांकन हड़ताली तत्व अपनी शेष स्थिति में होता है, तो अंशांकन उपकरण रखा जाता है ताकि बिंदु "के" को अंशांकन स्ट्राइकिंग तत्व के सिर पर बिल्कुल स्थित किया जा सके।

विश्वसनीय परिणाम प्राप्त करने के लिए, अंशांकन उपकरण कठोर रूप से बड़े पैमाने पर समर्थन के लिए तय किया जाता है, उदाहरण के लिए भवन के संरचनात्मक भाग के लिए।

गिरावट की ऊंचाई अंशांकन हड़ताली तत्व की गुरुत्वाकर्षण के केंद्र में मापा जाता है और माप को तरल स्तर डिवाइस का उपयोग करके सुविधा दी जा सकती है जिसमें दो गिलास ट्यूब "जे" होते हैं जो एक लचीली नली के माध्यम से जुड़े होते हैं। ग्लास ट्यूबों में से एक तय किया जाता है और "मैं" पैमाने के साथ प्रदान किया जाता है।

अंशांकन हड़ताली तत्व पतली थ्रेड "एम" के माध्यम से अपनी ऊपरी स्थिति में आयोजित किया जा सकता है, जो टूटने पर, अंशांकन हड़ताली तत्व की रिहाई का कारण बनता है।

अंशांकन उपकरण को स्केल करने के लिए, स्केल प्लेट पर एक सर्कल खींचा जाता है, इस सर्कल का केंद्र पेंडुलम के असर के साथ मेल खाता है और इसके त्रिज्या ऐसा होता है कि सर्कल ड्रैग पॉइंटर तक फैलता है। इस सर्कल पर, आकृति बी 6 में दिखाए गए शून्य बिंदु 0 जे को ड्रैग पॉइंटर द्वारा इंगित बिंदु पर चिह्नित किया जाता है जब बाद में शेष स्थिति में पेंडुलम के संपर्क में लाया जाता है।

अंशांकन 1 जी की प्रभाव ऊर्जा के साथ किया जाता है, जो 250 ग्राम के अंशांकन हड़ताली तत्व के साथ 408 मिमी ± 1 मिमी के पतन की ऊंचाई के साथ प्राप्त किया जाता है।

1 जे से संबंधित स्केल प्लेट पर बिंदु निलंबित अंशांकन हड़ताली तत्व को पेंडुलम के वसंत पर बिंदु "के" के खिलाफ स्विंग करने की अनुमति देकर प्राप्त किया जाता है। पेंडुलम को मारने के बाद, अंशांकन हड़ताली तत्व नहीं बढ़ेगा। ऑपरेशन कम से कम 10 बार दोहराया जाता है और 1 जे पॉइंट ड्रैग पॉइंटर के संकेतों का औसत होता है।

तब पैमाने के अन्य पिनों को निम्नानुसार निर्धारित किया जाता है:

ए) सर्कल के केंद्र और 0 जे बिंदु के माध्यम से एक सीधी रेखा खींची जाती है;

बी) इस लाइन पर 1 जे बिंदु की ऑर्थोगोनल प्रक्षेपण पी द्वारा इंगित किया गया है;

सी) अंक 0 जे और पी के बीच की दूरी 10 बराबर भागों में विभाजित है;

डी) प्रत्येक विभाजन बिंदु के माध्यम से, रेखा 0 जेपी के लिए लंबवत रेखा खींची जाती है;

ई) इन लाइनों और सर्कल के बीच चौराहे 0.1 जे के बराबर प्रभाव ऊर्जा के मूल्यों के अनुरूप है; 0.2 जे; 0.9 जे तक

1 जे पॉइंट से परे पैमाने को विस्तारित करने के लिए एक ही सिद्धांत का उपयोग किया जा सकता है। स्केल प्लेट "एफ" का विभाजन चित्र बी 6 में दिखाया गया है।

बी 4 अंशांकन डिवाइस का उपयोग करें

वसंत हथौड़ा को कैलिब्रेटेड करने के लिए रिलीज बेस में रखा जाता है और फिर रिलीज डिवाइस के माध्यम से तीन बार संचालित किया जाता है; इसे मैन्युअल रूप से जारी नहीं किया जाएगा।

प्रत्येक ऑपरेशन के लिए, वसंत हथौड़ा का हड़ताली तत्व कैलिब्रेटेड होने के लिए एक अलग स्थिति में बदल जाता है। अंशांकन डिवाइस पर तीन रीडिंग का औसत मूल्य नमूना की प्रभाव ऊर्जा का वास्तविक मूल्य माना जाता है।
