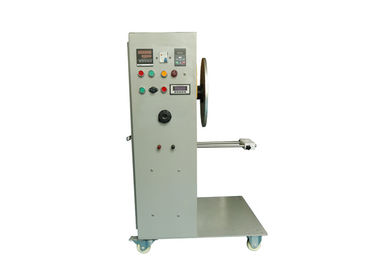

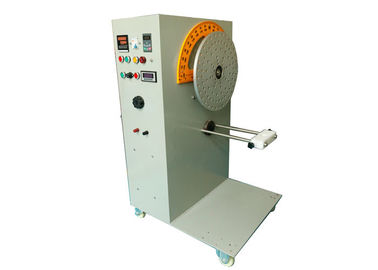

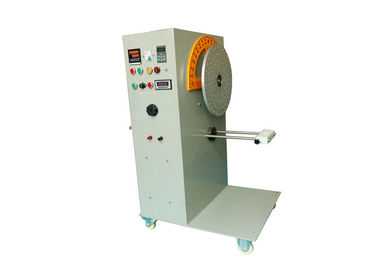

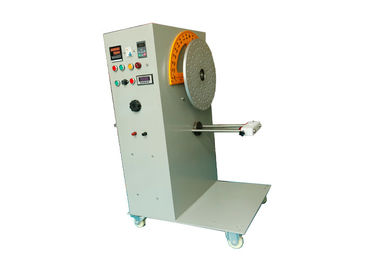

IEC60335-1 विद्युत उपकरण परीक्षक घरेलू उपकरण आपूर्ति कॉर्ड फ्लेक्सिंग टेस्ट उपकरण

IEC60335-1 विद्युत उपकरण परीक्षक घरेलू उपकरण आपूर्ति कॉर्ड फ्लेक्सिंग परीक्षण उपकरण

उत्पाद की जानकारी:

यह परीक्षण उपकरण आपूर्ति कॉर्ड की सुरक्षा की जांच करता है जहां यह उपकरण में प्रवेश करता है।यह IEC60335-1 खंड 25.14 की मानक आवश्यकता के अनुरूप है।एक आपूर्ति कॉर्ड के साथ प्रदान किए गए उपकरण जो संचालन के दौरान स्थानांतरित हो जाते हैं, का निर्माण किया जाएगा ताकि आपूर्ति कॉर्ड को अत्यधिक फ्लेक्सिंग के खिलाफ पर्याप्त रूप से संरक्षित किया जा सके जहां यह उपकरण में प्रवेश करता है।यह स्वचालित कॉर्ड रील वाले उपकरणों पर लागू नहीं होता है।

उपकरण में इनलेट खोलना शामिल है जो दोलन करने वाले सदस्य के लिए तय किया गया है, ताकि जब आपूर्ति कॉर्ड अपनी यात्रा के बीच में हो, तो कॉर्ड की धुरी जहां यह कॉर्ड गार्ड या इनलेट में प्रवेश करती है, ऊर्ध्वाधर है और दोलन की धुरी से गुजरती है।फ्लैट डोरियों के खंड की प्रमुख धुरी दोलन की धुरी के समानांतर होगी।

कॉर्ड को लोड किया जाता है ताकि लगाया गया बल हो

- 10 एन, 0,75 मिमी2 से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले डोरियों के लिए;

- 5 एन, अन्य डोरियों के लिए।

दूरी X, जैसा कि चित्र 8 में दिखाया गया है, दोलन की धुरी और उस बिंदु के बीच जहां कॉर्ड या कॉर्ड गार्ड उपकरण में प्रवेश करता है, समायोजित किया जाता है ताकि जब थरथरानवाला सदस्य अपनी पूरी सीमा से आगे बढ़े, तो कॉर्ड और लोड न्यूनतम पार्श्व बनाते हैं गति।

दोलन करने वाले सदस्य को 90° (ऊर्ध्वाधर के दोनों ओर 45°) के कोण से घुमाया जाता है, Z प्रकार के अनुलग्नकों के लिए फ्लेक्सिंग की संख्या 20 000 और अन्य अनुलग्नकों के लिए 10 000 है। फ्लेक्सिंग की दर 60 प्रति मिनट है।विद्युत उपकरण परीक्षक

नोट: एक फ्लेक्सिंग 90 डिग्री का एक आंदोलन है।

जब तक एक फ्लैट कॉर्ड फिट नहीं किया जाता है, तब तक कॉर्ड और उससे जुड़े हिस्सों को फ्लेक्सिंग की आधी संख्या के बाद 90 ° के कोण से घुमाया जाता है।

परीक्षण के दौरान, कंडक्टरों को रेटेड वोल्टेज पर आपूर्ति की जाती है और उपकरण के रेटेड वर्तमान के साथ लोड किया जाता है।


तकनीकी पैमाने:

1, बिजली की आपूर्ति: AC220V 50HZ；

2, झुकने का कोण: 45 डिग्री, 60 डिग्री, 90 डिग्री या 120 डिग्री, 180 डिग्री समायोज्य；

3, झुकने की दर: 8～60rpm (आवृत्ति नियंत्रण)；

4, टेस्ट स्टेशन: 1. 3 वर्किंग स्टेशन और 6 वर्किंग स्टेशन अनुकूलित किए जा सकते हैं।

5, अधिकतम आउटपुट वोल्टेज: 240V；

6, अधिकतम उत्पादन शक्ति: 3KW；

7, अधिकतम वर्तमान आउटपुट: 12 ए；

8, नमूनों का अधिकतम भार वहन: 30 किग्रा；

9, भार भार: 5N,10N*1；

10, काउंटर: 0 ~ 999999 6 अंकों का डिस्प्ले, प्रीसेट；

11, यह नमूना क्लैंप से लैस है या इसे नमूने के अनुसार अनुकूलित किया गया है।
