उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | IEC60335-1 | वजन खींचो: | 20 एन * 2, 30 एन * 2 |
|---|---|---|---|
| टोक़ वजन: | 5 एन * 1, 12.5 एन * 1, 17.5 एन * 1 | टोक़: | 0.1nm, 0.25Nm, 0.35Nm |
| तनाव की आवृत्ति: | 1 बार / एस | टॉर्क टाइम: | 0.01S ～ 99 घंटे 99 मिनट |
| हाई लाइट: | विद्युत उपकरण परीक्षक,पोर्टेबल उपकरण परीक्षण उपकरण |
||

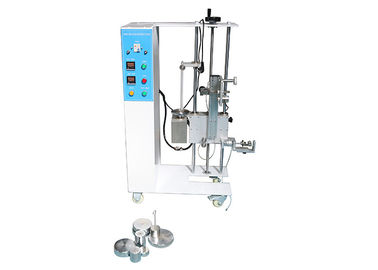

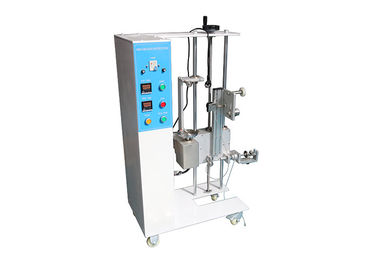

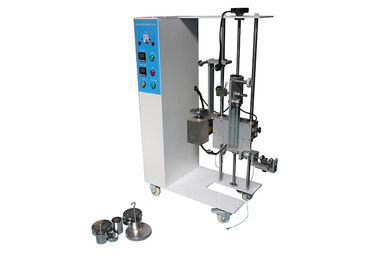

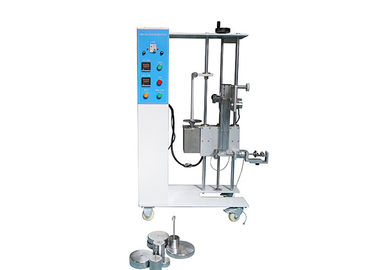

कॉर्ड एंकोरेज स्ट्रेन और ट्विस्टिंग टेस्ट उपकरण HJ0609
उत्पाद की जानकारी:
The test appliance conforms to IEC60335-1:25.15. परीक्षण उपकरण IEC60335-1: 25.15 के अनुरूप है। It is used to test the power cord tension and torque at the terminal two trials of the appliances which are with a power cord, and intended flexible cord permanently connected to the fixed wiring and other household electrical appliances, medical equipment, checking whether the clamping device is secure. यह पावर कॉर्ड तनाव और उपकरणों के टर्मिनल दो परीक्षणों में टॉर्क का परीक्षण करने के लिए उपयोग किया जाता है, जो पावर कॉर्ड के साथ होते हैं, और लचीली कॉर्ड स्थायी रूप से फिक्स्ड वायरिंग और अन्य घरेलू बिजली के उपकरणों, चिकित्सा उपकरणों से जुड़ी होती है, यह जांचकर कि क्या क्लैंपिंग डिवाइस है सुरक्षित है।
Appliances provided with a supply cord, and appliances intended to be permanently connected to fixed wiring by a flexible cord, shall have a cord anchorage. एक आपूर्ति कॉर्ड के साथ प्रदान किए जाने वाले उपकरण, और एक लचीली कॉर्ड द्वारा स्थायी रूप से जुड़े तारों से जुड़े उपकरणों को एक कॉर्ड एंकोरेज होगा। The cord anchorage shall relieve conductors from strain, including twisting, at the terminals and protect the insulation of the conductors from abrasion. कॉर्ड एंकोरेज कंडक्टरों को तनाव से दूर करेगा, जिसमें घुमाव भी शामिल हैं, टर्मिनलों पर और कंडक्टर के इन्सुलेशन को घर्षण से बचाते हैं।
कॉर्ड पर एक निशान बनाया जाता है, जबकि इसे कॉर्ड एंकोरेज या अन्य उपयुक्त बिंदु से लगभग 20 मिमी की दूरी पर फॉलो टेबल में दिखाए गए पुल बल के अधीन किया जाता है।
The cord is then pulled, without jerking, for 1 s in the most unfavourable direction with the force specified. निर्दिष्ट किए गए बल के साथ सबसे प्रतिकूल दिशा में 1 एस के लिए, झटके के बिना कॉर्ड तब खींचा जाता है। The test is carried out 25 times. परीक्षण 25 बार किया जाता है।
The cord, unless on an automatic cord reel, is then subjected to a torque that is applied as close as possible to the appliance. कॉर्ड, जब तक कि एक स्वचालित कॉर्ड रील पर, तब एक टोक़ के अधीन होता है जिसे उपकरण के जितना संभव हो उतना करीब से लागू किया जाता है। The torque is specified in following table and is applied for 1 min. टोक़ निम्नलिखित तालिका में निर्दिष्ट किया गया है और 1 मिनट के लिए लागू किया जाता है।
During the tests, the cord shall not be damaged and shall show no appreciable strain at the terminals. परीक्षणों के दौरान, कॉर्ड क्षतिग्रस्त नहीं होगी और टर्मिनलों पर कोई सराहनीय तनाव नहीं होगा। The pull force is reapplied and the cord shall not be longitudinally displaced by more than 2 mm. पुल बल फिर से लागू होता है और कॉर्ड अनुदैर्ध्य रूप से 2 मिमी से अधिक विस्थापित नहीं होगा।
तकनीकी पैमाने:
| बिजली की आपूर्ति | AC230V, 50HZ |
| बल बल भार | 20N * 2, 30N * 2 (खींचने की शक्ति 30N, 60N, 80N, 100N प्राप्त किया जा सकता है) |
| टोक़ वजन | 5N * 1, 12.5N * 1, 17.5N * 1 (टोक़ बल 0.1Nm, 0.25Nm, 0.35Nm प्राप्त किया जा सकता है) |
| परीक्षण बार | 0 ~ 9999 (चयन करने योग्य), डिफ़ॉल्ट रूप से 25 गुना है |
| बल बल आवृत्ति | 1 बार / एस |
| टोर्क आर्म | 20 मिमी |
| टोक़ समय | 0.01S-99 घंटे 99 मिनट |
| दबाना | खींच बल और टोक़ दोनों के लिए संयुक्त क्लैंप, असर से मेल खाते हुए, टोक़ परीक्षण को संसाधित करते समय घर्षण को कम कर सकते हैं |
तालिका - खींच बल और टोक़।
|
उपकरण का द्रव्यमान (किलो) |
खींच बल (एन) |
टोक़ (एनएम) |
|
≤1 |
30 |
0.1 |
|
> 1 और ≤4 |
60 |
0.25 |
|
> ४ |
100 |
0.35 |
परीक्षण प्रक्रिया:
1. Press the “START” button, the pull force testing begins, after it reaches to the preset test times, the torque weight will be released automatically, and then the torque testing begins. 1. "START" बटन दबाएं, पुल बल परीक्षण शुरू होता है, जब यह प्रीसेट परीक्षण के समय तक पहुंच जाता है, तो टोक़ वजन स्वचालित रूप से जारी किया जाएगा, और फिर टोक़ परीक्षण शुरू होता है। After it reaches to the preset twist time, manually lift the torque weight, then the pull force and torque testing is completed. इसके बाद यह प्रीसेट ट्विस्ट टाइम तक पहुंचता है, मैन्युअल रूप से टॉर्क वेट उठाता है, फिर पुल फोर्स और टॉर्क टेस्टिंग पूरी होती है।
2. निशान और कॉर्ड एंकोरेज के बीच की दूरी को मापें, परीक्षण के बाद 20 मिमी की दूरी घटाना लंबाई है।
3. जब अगली परीक्षा की प्रक्रिया करें, तो परीक्षण शुरू करने से पहले "रीसेट" बटन दबाएं, या परीक्षण उपकरण काम नहीं करेगा।
