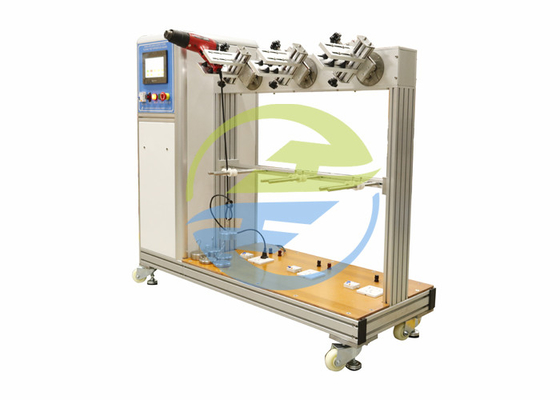

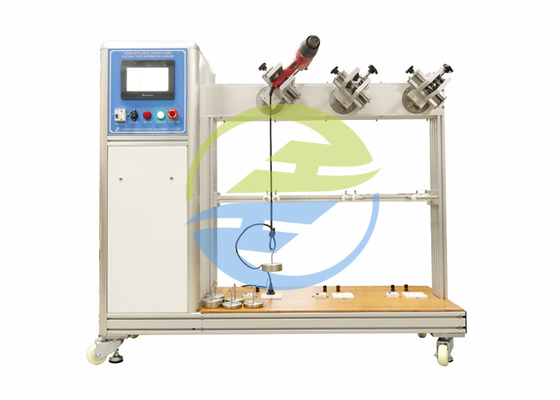

IEC60335-1 घरेलू उपकरण आपूर्ति कॉर्ड फ्लेक्सिंग टेस्ट उपकरण 3 स्टेशन कार्य को सिंक्रनाइज़ करें

IEC60335-1 घरेलू उपकरण आपूर्ति कॉर्ड फ्लेक्सिंग टेस्ट उपकरण 3 स्टेशन कार्य को सिंक्रनाइज़ करें

मानक विवरण:

आपूर्ति कॉर्ड के साथ प्रदान किए गए उपकरण और जिन्हें संचालन के दौरान स्थानांतरित किया जाता है, का निर्माण किया जाएगा ताकि आपूर्ति कॉर्ड को अत्यधिक फ्लेक्सिंग के खिलाफ पर्याप्त रूप से संरक्षित किया जा सके जहां यह उपकरण में प्रवेश करता है। विद्युत उपकरण परीक्षक
यह आवश्यकता स्वचालित कॉर्ड रील वाले उपकरणों पर लागू नहीं होती है जो 22.1 6 की आवश्यकता और परीक्षण का अनुपालन करते हैं।
निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है जो एक ऐसे उपकरण पर किया जाता है जिसमें एक ऑसिलेटिंग सदस्य होता है जैसा कि चित्र 8 में दिखाया गया है।
उपकरण का वह हिस्सा जिसमें इनलेट खोलना शामिल है, ऑसिलेटिंग सदस्य के लिए तय किया गया है, ताकि जब आपूर्ति कॉर्ड अपनी यात्रा के बीच में हो, तो कॉर्ड की धुरी जहां यह कॉर्ड गार्ड या इनलेट में प्रवेश करती है, लंबवत होती है और इसके माध्यम से गुजरती है दोलन की धुरी।की प्रमुख धुरी
फ्लैट डोरियों का खंड दोलन की धुरी के समानांतर होगा।विद्युत उपकरण परीक्षक
कॉर्ड को लोड किया जाता है ताकि लगाया गया बल हो:
- 10 एन, 0,75 मिमी 2 से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले डोरियों के लिए;
- 5 एन, अन्य डोरियों के लिए।

मानक:आईईसी 60335-1 घरेलू और समान विद्युत उपकरणों के खंड 23.3 और 25.14 - सुरक्षा - भाग 1: सामान्य आवश्यकताएं, आईईसी 60335-2-14 और आदि।विद्युत उपकरण परीक्षक

आवेदन पत्र:इसका उपयोग यह जांचने के लिए किया जाता है कि छोटे घरेलू उपकरणों (जैसे कॉफी पॉट / इलेक्ट्रिक आयरन) और लैंप की आपूर्ति कॉर्ड अत्यधिक फ्लेक्सिंग के खिलाफ पर्याप्त रूप से सुरक्षित है जहां यह उपकरण में प्रवेश करती है।

नमूना जांच:छोटे घरेलू उपकरण, जैसे कॉफी पॉट, इलेक्ट्रिक आयरन, टोस्टर, ल्यूमिनेयर आदि।

विशेषता:परीक्षण स्टेशन, परीक्षण कोण, लोड वोल्टेज को अनुकूलित किया जा सकता है।परीक्षण चक्र, गति, वोल्टेज और आदि पूर्व निर्धारित किए जा सकते हैं।

मापदंडों:
