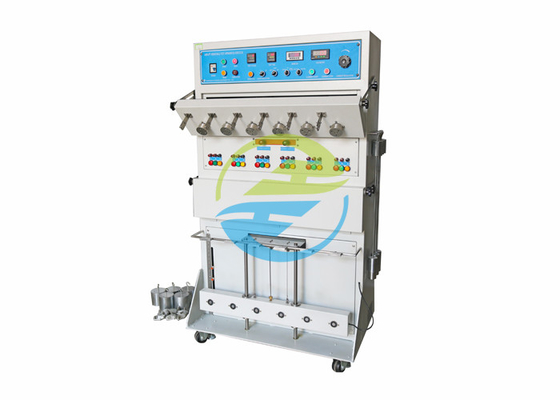

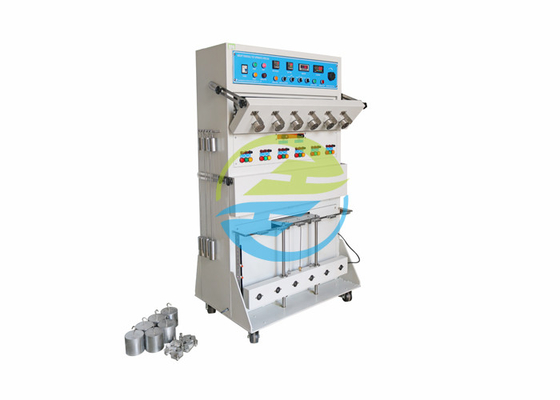

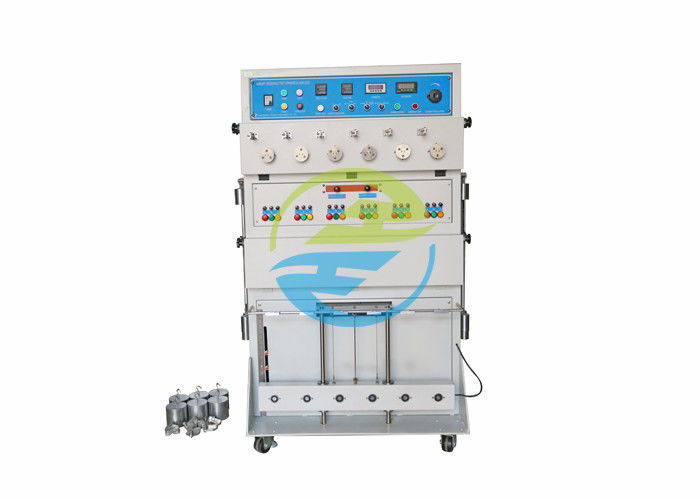

UL817 केबल परीक्षण उपकरण 6 कार्य स्टेशनों के साथ अचानक खींचो परीक्षण उपकरण

UL817 केबल परीक्षण उपकरण 6 कार्य स्टेशनों के साथ अचानक खींचो परीक्षण उपकरण

UL817:

96.4 प्रत्येक मोल्डेड-ऑन रिप्रेजेंटेटिव डिवाइस को फ्लेक्सिंग मशीन के जबड़ों में सुरक्षित किया जाना है ताकि कॉर्ड से बाहर निकलने का बिंदु रोटेशन के केंद्र में हो।घूमने वाले जबड़ों को केंद्र की स्थिति के प्रत्येक तरफ 90 ° के कोण पर घुमाने के लिए समायोजित किया जाना है।केंद्र की स्थिति में, कॉर्ड को लंबवत रूप से लटकाना है और वजन, 96.3 के अनुसार चुना गया है, प्रत्येक कॉर्ड से रोटेशन के बिंदु से लगभग 1 2 इंच (305 मिमी) जुड़ा हुआ है।चित्र 96.1 देखें।
96.5 प्रत्येक प्रतिनिधि डिवाइस को पूर्ण फ्लेक्सिंग चक्रों के अधीन किया जाना है जब तक कि प्रत्येक डिवाइस में एक कंडक्टर नहीं खुल जाता है (जैसा कि एक निरंतर-निगरानी पहचान सर्किट द्वारा निर्धारित किया जाता है), या 2,500 चक्र तक पहुंचने तक, जो भी पहले आता है।एक फ्लेक्सिंग चक्र में शामिल हैं: ऊर्ध्वाधर (केंद्रित) स्थिति से 90 डिग्री तक एक तरफ जबड़ों के रोटेशन, दूसरी तरफ 90 डिग्री तक ऊर्ध्वाधर स्थिति से पीछे, और ऊर्ध्वाधर (केंद्रित) स्थिति में वापस।परीक्षण की दर 1 0 चक्र प्रति मिनट होगी।

विवरण:

यह डिवाइसप्लग ऑफ प्लग पावर लाइन, टॉर्सियन टेस्ट, लोड टेस्ट और ग्राउंडिंग करंट टेस्ट के प्रतिरोध अचानक पुल टेस्ट के लिए उपयोग किया जाता है।

मानक UL817 क्लॉज 96.4-96.5 फ्लेक्सिंग टेस्ट, क्लॉज 99.1-99.2 एबप्ट पुल टेस्ट, क्लॉज 100.1-100.3 जैकेट रिटेंशन टेस्ट के अनुसार।

नमूना जांच:प्लग बिजली लाइन।

विशेषता:स्वचालित मोड परीक्षण का उपयोग करते हुए, परीक्षण समय या सेटिंग समय होने पर सेटिंग संख्या तक पहुंचने पर यह स्वचालित रूप से बंद हो जाएगा।

तकनीकी मापदंड:
