| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HongCe |
| प्रमाणन: | Calibration certificate(cost additional) |
| मॉडल संख्या: | एलटी-3 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| मानक: | आईईसी 60112, आईईसी60695 और आदि | उत्पाद का नाम: | रिसाव ट्रैकिंग परीक्षक |
|---|---|---|---|
| नियंत्रण ऑपरेशन मोड: | विद्युत नियंत्रण या पीएलसी नियंत्रण | इलेक्ट्रोड रिक्ति: | 4±0.1मिमी |
| इलेक्ट्रोड दबाव: | 1±0.05 एन | परीक्षण वोल्टेज: | 0-600V समायोज्य |
| ड्रिप में देरी: | 0.2एस | ड्रिप का आकार: | 45 ~ 50 बूँदें/सेमी3 |
| कार्यरत वोल्टेज: | 220 वी / 50 हर्ट्ज, 1 केवीए | ||
| हाई लाइट: | IEC60112 दहनशीलता परीक्षण उपकरण,दहनशीलता परीक्षण उपकरण पीएलसी नियंत्रण |
||

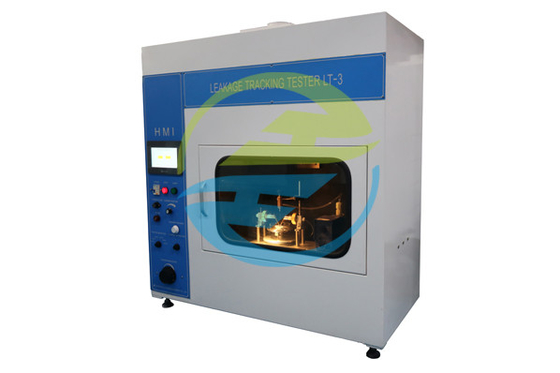

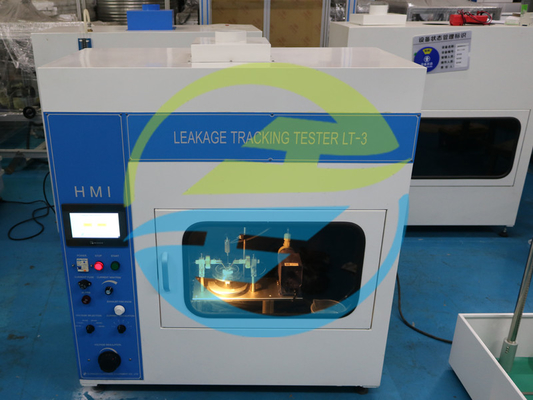

IEC60112 दहनशीलता परीक्षण उपकरण CTI और PTI का निर्धारण
मानक:
IEC60112-2009 ठोस इन्सुलेट सामग्री के प्रमाण और तुलनात्मक ट्रैकिंग सूचकांक के निर्धारण के लिए विधि।
It specifies the method of test for the determination of the proof and comparative tracking indices of solid insulating materials on pieces taken from parts of equipment and on plaques of material using alternating voltages.दहनशीलता परीक्षण उपकरण
प्रूफ ट्रैकिंग इंडेक्स (PTI)
जब, सामग्री या विद्युत उपकरण विनिर्देशों के लिए आईईसी मानकों में, या अन्य मानकों में, केवल एक सबूत परीक्षण की आवश्यकता होती है,खंड 8 के अनुसार 50 गिरावट परीक्षण किए जाएंगे लेकिन निर्दिष्ट एकल वोल्टेज परआवश्यक संख्या में नमूनों को पचासवीं बूंद के गिरने के बाद बिना किसी ट्रैकिंग विफलता के और बिना किसी निरंतर लौ के परीक्षण अवधि को कम से कम 25 सेकंड तक सहन करना चाहिए।
वायु आर्क द्वारा ओवर-करंट डिवाइस का संचालन ट्रैकिंग विफलता का गठन नहीं करता है।
प्रूफ वोल्टेज 25 V का पूर्णांक गुणक होना चाहिए।
तुलनात्मक ट्रैकिंग सूचकांक (सीटीआई)
तुलनात्मक ट्रैकिंग सूचकांक के निर्धारण के लिए अधिकतम वोल्टेज का निर्धारण करना आवश्यक है जिस पर पांच नमूनों को बिना किसी विफलता के 50 बूंदों की परीक्षण अवधि का सामना करना पड़ता है और क्या,अधिकतम 50 गिरावट के आंकड़े से 25 वी कम वोल्टेज पर, नमूना 100 बूंदों का सामना करता है। यदि ऐसा नहीं है, तो अधिकतम 100 बूंदों का सामना करने वाले वोल्टेज को निर्धारित करना होगा।
पैरामीटरः
| मॉडल | LT-2 ((0.5m3) | LT-3 ((0.5m3) (टच स्क्रीन) |
| कामकाजी वोल्टेज | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| नियंत्रण संचालन मोड | विद्युत नियंत्रण, बटन संचालन | पीएलसी नियंत्रण, 7 इंच रंग टच स्क्रीन ऑपरेशन, इन्फ्रारेड रिमोट कंट्रोल के साथ |
| परीक्षण वोल्टेज | 0-600V समायोज्य, सटीकता 1.5% | |
| टाइमिंग डिवाइस | 9999X0.1S.दहनशीलता परीक्षण उपकरण | |
| इलेक्ट्रोड | सामग्रीः प्लैटिनम इलेक्ट्रोड और पीतल की कनेक्टिंग रॉड | |

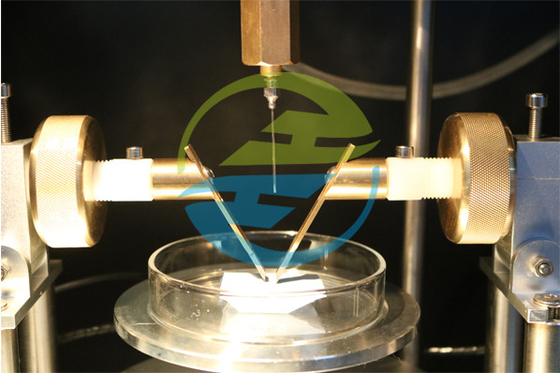

| दो इलेक्ट्रोडों का आयताकार क्रॉस सेक्शन (5 ± 0,1 ) mm × (2 ± 0,1 ) mm होना चाहिए, जिसमें एक छोर 30° ± 2° के कोण के साथ चाकू के किनारे से घिरा होना चाहिए (चित्र 1 देखें) ।तेज किनारे को लगभग सपाट सतह बनाने के लिए हटा दिया जाना चाहिए, 0,01 मिमी से 0,1 मिमी चौड़ा | ||
| इलेक्ट्रोड की सापेक्ष स्थिति | शामिल कोणः 60°±5°, दूरी 4±0.1mm है | |
| इलेक्ट्रोड दबाव | 1.00N±0.05N | 1.00N±0.05N, टच स्क्रीन डिस्प्ले |
| टपकता हुआ द्रव | ड्रॉप तरल की अंतराल समयः 30±5S, डिजिटल डिस्प्ले, पूर्व निर्धारित किया जा सकता है | |
| ऊंचाईः 35±5 मिमी | ||

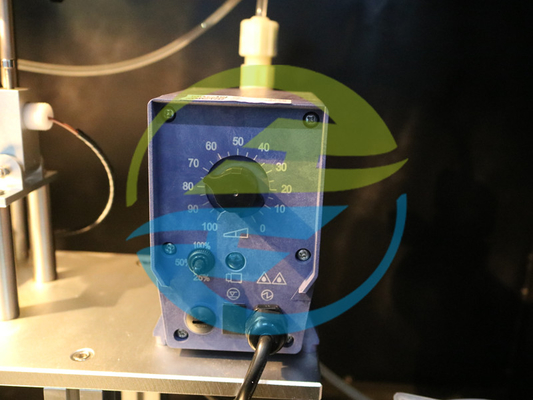

| बूंदों की संख्याः0-9999 बार, पूर्व निर्धारित किया जा सकता है, बूंद तरल की मात्रा आकार 50 ~ 45 बूंदों /cm3 के भीतर आयातित माइक्रो पंप द्वारा नियंत्रित किया जाता है | ||
| परीक्षण समाधान | समाधान A: 0.1%NH4Cl, 3.95±0.05Ωm, समाधान B: 0.1%NH4Cl + 0.5±0.002% सोडियम-डी-ब्यूटिल-नाफ्थलीन सल्फोनेट, 1.98±0.05Ωm | |
| समय-विलंब सर्किट | 2±0.1S (0.5A या उससे अधिक धारा में) | |
| शॉर्ट सर्किट दबाव में गिरावट | 1±0.1A 1%, दबाव में गिरावट 8% MAX | |
| हवा की गति | 0.2m/s. | |
| पर्यावरणीय आवश्यकता | 0°40°C, सापेक्ष आर्द्रता≤80%, कोई स्पष्ट कंपन और संक्षारक गैस नहीं | |
| आयाम और वजन | WDH=1100 × 550 × 1200 मिमी, 130 किलोग्राम | WDH=1100 × 550 × 1200 मिमी, 130 किलोग्राम |
हमारे पास अन्यदहनशीलता परीक्षण उपकरणउपलब्ध IEC 60695-11-5, IEC 60695-11-3 और IEC 60695-11-4, IEC 60695-2-10, IEC 60695-2-11 में क्षैतिज-ऊर्ध्वाधर लौ परीक्षण उपकरण में सुई-ज्वाला परीक्षण उपकरण,IEC60695-2-12 और IEC60695-2-13 और आदि. कृपया देखेंदहनशीलता परीक्षण उपकरण के लिए परीक्षण उपकरण की सूची...के हमारे पूर्ण उपकरण सूची के लिएदहनशीलता परीक्षण उपकरण।
