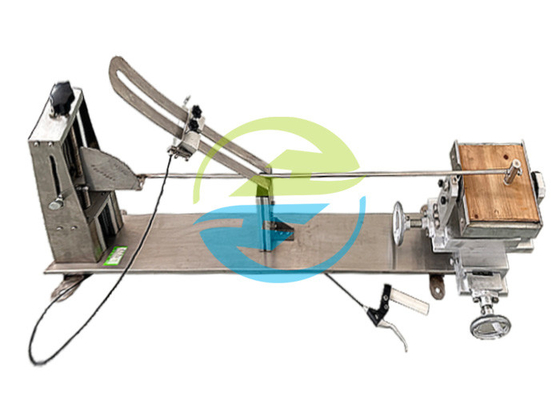

लचीले परीक्षण के लिए समायोज्य ऊंचाई और प्रभाव गति के साथ पेंडुलम प्रभाव परीक्षण मशीन

लचीली गति के लिए समायोज्य ऊंचाई और प्रभाव गति के साथ पेंडुलम प्रभाव परीक्षण मशीनचकनाचूर

मानक:

IEC60068-2-75 पर्यावरणीय परीक्षण - भाग 2-75: परीक्षण - परीक्षण Eh: हथौड़ा परीक्षण

आईईसी 60884-1 प्लग और सॉकेट - घरेलू और इसी तरह के प्रयोजनों के लिए आउटलेट - भाग 1: सामान्य आवश्यकताएं

आईएसओ 179 - 1:2010प्लास्टिक - चार्पी प्रभाव गुणों का निर्धारण - भाग 1: गैर-उपकरणीय प्रभाव परीक्षण

उत्पाद का परिचयः
पेंडुलम प्रभाव परीक्षण उपकरण सामग्री के प्रभाव प्रतिरोध का मूल्यांकन करने के लिए एक महत्वपूर्ण उपकरण है। यह पेंडुलम को एक निश्चित ऊंचाई से मुक्त करता है,पूर्वनिर्धारित गति पर फिक्स्चर पर तय नमूने को प्रभावित करता है, और फिर धक्का प्रक्रिया के दौरान पेंडुलम की ऊर्जा हानि को मापता है ताकि सामग्री की धक्का कठोरता या धक्का प्रतिरोध निर्धारित किया जा सके।
उपकरण मुख्य रूप से एक पेंडुलम, एक रैक, एक नमूना स्थिरता, एक ऊर्जा माप प्रणाली और एक नियंत्रण प्रणाली से बना है। पेंडुलम मुख्य घटक है,और इसके द्रव्यमान और स्विंग हाथ की लंबाई प्रभाव ऊर्जा के आकार को निर्धारित; रैक पूरे उपकरण के लिए स्थिर समर्थन प्रदान करता है; नमूना स्थिरता सुनिश्चित करता है कि नमूना सटीक रूप से स्थित है और प्रभाव प्रक्रिया के दौरान मजबूती से तय है;ऊर्जा माप प्रणाली पेंडुलम के प्रभाव से पहले और बाद में ऊर्जा अंतर को सटीक रूप से रिकॉर्ड करती हैनियंत्रण प्रणाली उपयोगकर्ताओं को परीक्षण मापदंडों को निर्धारित करने और परीक्षण प्रक्रिया को संचालित करने में सुविधा प्रदान करती है।

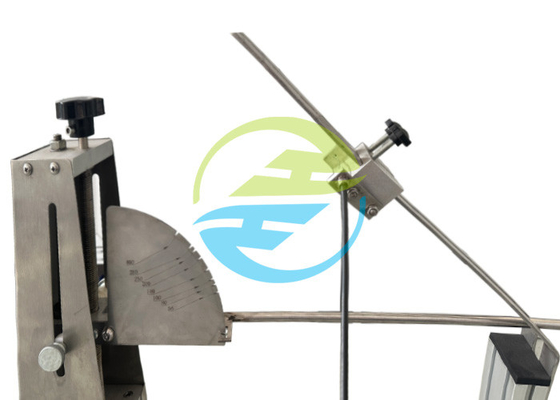

पेंडुलम प्रभाव परीक्षक के भाग

प्रभाव परीक्षण मशीन के अनुप्रयोग का दायराः
धातु पिघलने, प्लास्टिक प्रसंस्करण, मिश्रित सामग्री विनिर्माण और अन्य उद्योगों सहित सभी प्रकार के सामग्री उत्पादन उद्यमों के लिए लागू,उत्पाद गुणवत्ता नियंत्रण और नई सामग्री अनुसंधान और विकास के लिएसाथ ही यह वैज्ञानिक अनुसंधान संस्थानों, कॉलेजों और विश्वविद्यालयों में सामग्री प्रदर्शन अनुसंधान और शिक्षण प्रयोगों के लिए भी उपयुक्त है।

प्रभाव परीक्षण मशीन अनुप्रयोग परिदृश्यः
सामग्री अनुसंधान एवं विकास: नई सामग्री के विकास की प्रक्रिया में,सामग्री के प्रभाव प्रतिरोध को सामग्री सूत्र और विनिर्माण प्रक्रिया को अनुकूलित करने के लिए पेंडुलम प्रभाव परीक्षण उपकरण द्वारा परीक्षण किया जाता है, और सामग्री की कठोरता और विश्वसनीयता में सुधार।
गुणवत्ता नियंत्रण: औद्योगिक उत्पादन में,कच्चे माल और तैयार उत्पादों पर नियमित पेंडुलम प्रभाव परीक्षण किए जाते हैं ताकि यह सुनिश्चित किया जा सके कि उत्पाद प्रासंगिक गुणवत्ता मानकों और प्रदर्शन आवश्यकताओं को पूरा करते हैं।उदाहरण के लिए, ऑटोमोबाइल विनिर्माण उद्योग में, कारों की सुरक्षा को सुनिश्चित करने के लिए कारों के भागों (जैसे बम्पर, इंजन भागों, आदि) पर प्रभाव परीक्षण किए जाते हैं;प्लास्टिक के पाइपों के उत्पादन में, पाइपों के टक्कर प्रतिरोध का परीक्षण यह सुनिश्चित करने के लिए किया जाता है कि वे स्थापना और उपयोग के दौरान टूटने के बिना कुछ बाहरी बल के प्रभावों का सामना कर सकें।
उत्पाद प्रमाणीकरण: कई उत्पादों को बाजार में लाने से पहले प्रासंगिक प्रमाणन से गुजरना पड़ता है, जैसे कि निर्माण सामग्री, इलेक्ट्रॉनिक और विद्युत उत्पाद आदि।पेंडुलम प्रभाव परीक्षण उपकरण का उपयोग प्रमाणन आवश्यकताओं को पूरा करने के लिए उत्पाद प्रभाव प्रतिरोध डेटा प्राप्त करने के लिए किया जा सकता है.
शिक्षा और वैज्ञानिक अनुसंधान: एक महत्वपूर्ण प्रयोगात्मक उपकरण के रूप में, it helps students and researchers to deeply understand the mechanical properties of materials and carry out related scientific research projects in the teaching and scientific research of materials science, मैकेनिकल इंजीनियरिंग और कॉलेजों और विश्वविद्यालयों और अनुसंधान संस्थानों में अन्य संबंधित प्रमुख।

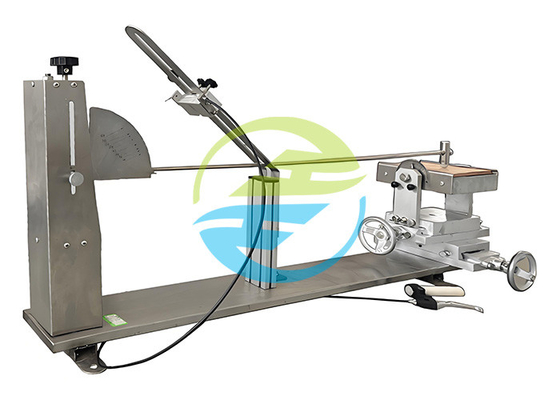

पेंडुलम प्रभाव परीक्षण मशीन के घटक

पैरामीटर:

1पेंडुलमः लंबाईः 1000 मिमी; बाहरी व्यासः 9 मिमी; स्टील पाइप की दीवार मोटाईः 0.5 मिमी; सामग्रीः स्टील; वजनः 100±1g

2. माउंटिंग ब्रैकेट: वजनः 10±1 किलोग्राम; यह अच्छी तरह से सेट है और क्षैतिज दिशा और ऊर्ध्वाधर दिशा को समायोजित किया जा सकता है। पूरे ब्रैकेट को घूर्णन अक्ष के माध्यम से 90° घुमाया जा सकता है।

3प्रहार तत्व: 150 ग्राम, समकक्ष द्रव्यमान 200 ग्राम.(विकल्प के रूप में 200 ग्राम का हड़ताली तत्व)

4. गिरने की मेज की ऊंचाई
