इलेक्ट्रिक वाहन वाटर रिंग वैक्यूम पंप व्यापक प्रदर्शन परीक्षण बेंचस्वचालित क्लैंपिंग 80m3/h क्षमता
संक्षिप्त विवरण

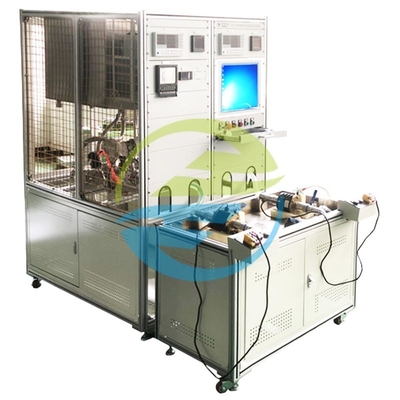

WPT-9 पंप परीक्षण उपकरण एक उन्नत स्वचालित परीक्षण बेंच है जिसे विद्युत वाहनों के पानी के छल्ले वाले वैक्यूम पंपों के लिए डिज़ाइन किया गया है। यह रोबोट क्लैंपिंग, पूर्ण प्रदर्शन सिमुलेशन,और बहु-स्थिति परीक्षण, जो OEM और टियर 1 आपूर्तिकर्ताओं के लिए उच्च परिशुद्धता, कुशलता और ट्रेस करने योग्य परीक्षण प्रदान करता है।
उत्पाद का परिचय
WPT-9के क्षेत्र में एक नया मानक स्थापित करता हैविद्युत वाहन वैक्यूम पंप परीक्षणछह अक्षीय रोबोट क्लैंपिंग प्रणाली और पूर्ण स्पेक्ट्रम परीक्षण वातावरण सिमुलेशन से लैस, यह विस्तृत श्रृंखला के लिए सटीक, स्वचालित और दोहराए जाने योग्य परीक्षण का समर्थन करता है।पंप के मॉडल और विन्यासइस प्रणाली को अंतरराष्ट्रीय मानकों को पूरा करने के लिए डिज़ाइन किया गया है, जो गतिशील ऑटोमोटिव-ग्रेड स्थितियों में विश्वसनीय प्रदर्शन सत्यापन को सक्षम बनाता है।
उत्पाद की विशेषताएं
स्वचालित क्लैंपिंग सिस्टम
तेजी से मॉडल स्विचिंग (५ मिनट के भीतर) ± ०.१ मिमी पोजिशनिंग सटीकता के साथ, G1/4 " से G3/8 " पंप पोर्ट के साथ संगत।
पूर्ण पर्यावरणीय अनुकरण
चरम तापमान (-40°C~125°C), आर्द्रता (10%-95% आरएच), और दबाव की स्थिति का अनुकरण करता है, एईसी-क्यू100 और आईएसओ मानकों का समर्थन करता है।
उच्च-सटीक माप
वास्तविक समय में वैक्यूम, प्रवाह दर, शक्ति, कंपन और शोर की निगरानी की जाती है। वैक्यूम सटीकता ± 0.1kPa तक पहुंचती है।
डेटा प्रबंधन और ट्रेस करने की क्षमता
वास्तविक समय में CAN/LIN डेटा अधिग्रहण, 256GB SSD स्टोरेज, ISO 9001 अनुपालन के लिए पीडीएफ रिपोर्ट जनरेशन।
उन्नत सुरक्षा प्रोटोकॉल
डबल-लेयर ओवरप्रेशर प्रोटेक्शन, कंपन आधारित प्रारंभिक विफलता निदान और आईईसी 60664-1 और ईवीएस-जीटीआर मानकों का अनुपालन।
मॉड्यूलर डिजाइन
शीतलक चक्र (-50°C), उच्च दबाव वाली गैस (10 बार तक) और हाइड्रोजन एम्ब्रैगिलमेंट मॉड्यूल के साथ विस्तार योग्य।
अंतर्राष्ट्रीय संदर्भ मानक
|
मानक |
धारा |
विवरण |
|---|---|---|
|
ISO 28580:2013 |
5.3 |
ईवी पंपों के लिए वैक्यूम-प्रवाह वक्र परीक्षण |
|
जीबी/टी 32864-2016 |
5.4, 5.7 |
विद्युत पंप की दक्षता और कम तापमान पर प्रारंभ |
|
AEC-Q100 Rev-E |
5, 9 |
तापमान चक्र और कंपन परीक्षण |
|
आईईसी 60068-2-1 |
एनबी |
-40 डिग्री सेल्सियस प्रतिरोध (72 घंटे कोई विफलता नहीं) |
|
ईवीएस-जीटीआर चरण 2 |
5.3 |
विद्युत इन्सुलेशन (≥10MΩ), 1500Vdc प्रतिरोध |
|
सीआईएसपीआर 25:2021 |
वर्ग 3 |
विकिरित ईएमआई ≤40dBμV/m (30~1000MHz) |
आवेदन का दायरा
प्राथमिक परीक्षण वस्तुएं:
ईवी वाटर रिंग वैक्यूम पंप (0.1~3kW, 5~80m3/h)
हाइब्रिड वैक्यूम बूस्टर पंप (तेल/पानी से ठंडा)
हाइड्रोजन ईंधन सेल वैक्यूम सिस्टम (उच्च दबाव, हाइड्रोजन विरोधी भंगुरता)
मुख्य परीक्षण श्रेणियाँ
|
श्रेणी |
परीक्षण आइटम |
|---|---|
|
प्रदर्शन |
वैक्यूम बनाम प्रवाह, शक्ति बनाम दक्षता, वसूली का समय |
|
पर्यावरण |
ठंडी शुरुआत (-40°C), गर्मी प्रतिरोध (125°C), नमक छिड़काव (48h) |
|
विश्वसनीयता |
स्थायित्व (500 घंटे), थर्मल शॉक (1000 चक्र) |
|
सुरक्षा और ईएमसी |
इन्सुलेशन, ग्राउंड रेजिस्टेंस, रेडिएटेड ईएमआई |
|
स्वचालन |
क्लैंपिंग सटीकता, सील दबाव अनुकूलन |
तकनीकी विनिर्देश
|
पैरामीटर |
विवरण |
|---|---|
|
मॉडल |
WPT-9 |
|
परीक्षण वैक्यूम रेंज |
1 ̊100kPa (±0.1kPa सटीकता) |
|
प्रवाह दर सीमा |
0 ̊80m3/h (±0.5% एफएस) |
|
तापमान सीमा |
-40°C से +125°C (±1°C सटीकता) |
|
आर्द्रता सीमा |
10%~95% आरएच (गैर-संक्षेपण, वैकल्पिक) |
|
डीयूटी के लिए पावर इनपुट |
12V / 24V / 48V DC |
|
ड्राइव पावर रेंज |
03kW (0.1W रिज़ॉल्यूशन, ±0.5% सटीकता) |
|
कंपन का पता लगाना |
0°200m/s2, 3-अक्ष (±5%) |
|
शोर रेंज |
30100dB (±1dB @ 1m) |
|
क्लैंपिंग सिस्टम |
रोबोटिक आर्म + वायवीय क्लैंप (±0.1 मिमी) |
|
नियंत्रण इंटरफ़ेस |
औद्योगिक टचस्क्रीन (बहुभाषी) |
|
डेटा भंडारण |
256GB एसएसडी, 200,000+ लॉग, CAN/LIN आउटपुट |
|
सुरक्षा रेटिंग |
IP67 (परीक्षण कक्ष), IP54 (नियंत्रक) |
|
विद्युत आपूर्ति |
AC220V/380V ±10%, 50/60Hz, 80kVA |
|
आयाम |
3500×2500×2300 मिमी (L×W×H) |
|
वजन |
3000 किलो |
|
संचार |
CAN / LIN / RS485 / Modbus / OPC UA |
बिक्री के बाद सेवा
हम व्यापक तकनीकी सहायता, दूरस्थ निदान, साइट पर प्रशिक्षण और सॉफ्टवेयर अपडेट प्रदान करते हैं। हमारा वैश्विक सेवा नेटवर्क न्यूनतम डाउनटाइम और इष्टतम सिस्टम प्रदर्शन सुनिश्चित करता है।
