आईईसी 60034 उच्च-दबाव जल पंप परीक्षण बेंच व्यापक प्रदर्शन परीक्षण

आईईसी 60034 हाई-प्रेशर वाटर पंप टेस्ट बेंच व्यापक प्रदर्शन परीक्षण

उत्पाद विवरण

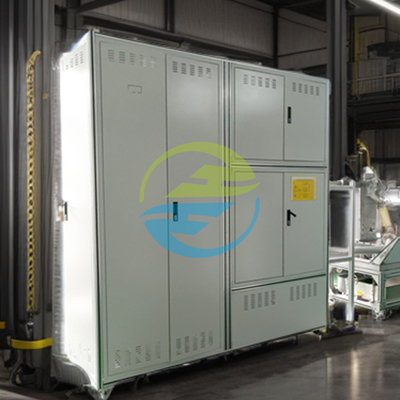

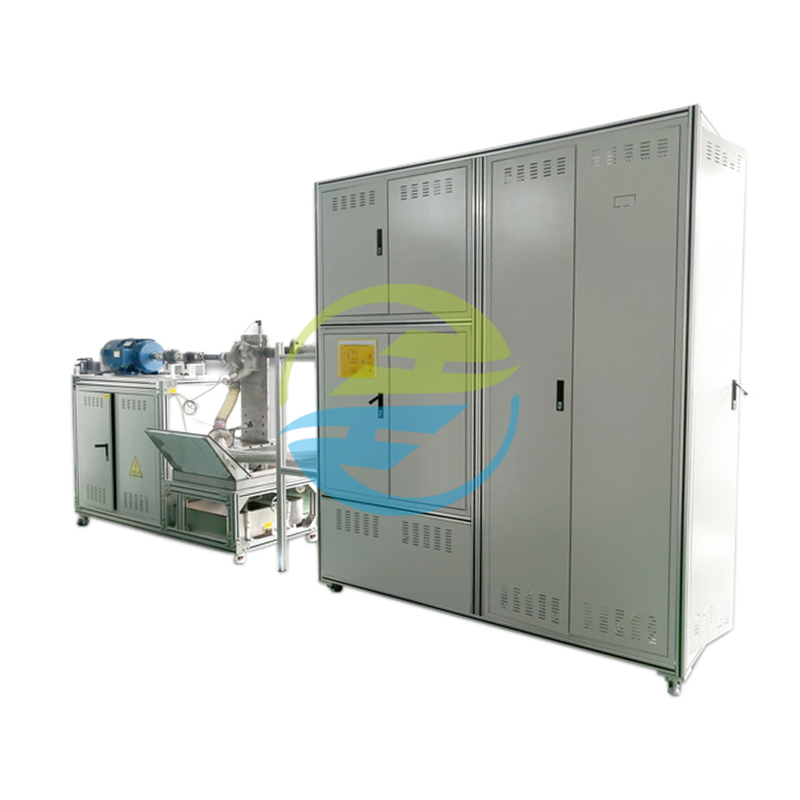

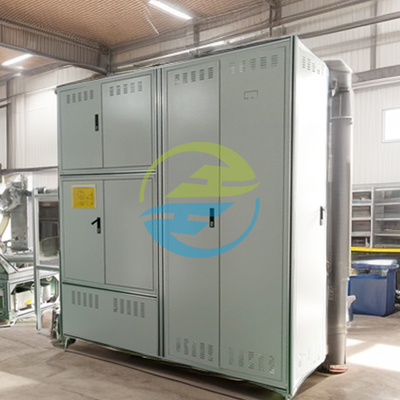

WPT-14 पानी के पंपों के लिए एक पूर्ण-विशेषता वाला, उच्च-सटीक व्यापक प्रदर्शन परीक्षण प्रणाली है, जिसे अनुसंधान एवं विकास, उत्पादन और निरीक्षण चरणों में पंप उपकरणों के परीक्षण के लिए डिज़ाइन किया गया है। यह उच्च दबाव, परिवर्तनीय प्रवाह, स्थिर गति/परिवर्तनीय गति और मल्टी-मीडिया स्थितियों के तहत स्वचालित परीक्षण का समर्थन करता है, जो औद्योगिक अनुप्रयोग परिदृश्यों की एक विस्तृत श्रृंखला को कवर करता है। एक उन्नत पंप परीक्षण उपकरण के रूप में, डिवाइस आईएसओ 9906 जैसे अंतर्राष्ट्रीय मानकों का अनुपालन करता है, डेटा अधिग्रहण और पता लगाने योग्य रिपोर्ट आउटपुट सिस्टम को एकीकृत करता है, और इसका व्यापक रूप से पंप निर्माण, पेट्रोकेमिकल्स, जल संरक्षण परियोजनाओं और वैज्ञानिक अनुसंधान संस्थानों में उपयोग किया जाता है।

परीक्षण वस्तुएं

• केन्द्राभिमुख पंप: सिंगल-स्टेज/मल्टी-स्टेज, क्षैतिज/ऊर्ध्वाधर, पाइपलाइन पंप

• पॉजिटिव डिस्प्लेसमेंट पंप: प्लंजर पंप, डायाफ्राम पंप, गियर पंप

• विशेष स्थिति पंप: पनडुब्बी पंप, डिब्बाबंद मोटर पंप, चुंबकीय पंप

निरीक्षण आइटम

1. प्रदर्शन पैरामीटर:

   • हेड (H-Q वक्र, सटीकता ±0.5%)

   • शाफ्ट पावर और दक्षता (P-η वक्र, रिज़ॉल्यूशन 0.1%)

   • नेट पॉजिटिव सक्शन हेड (NPSHr, ISO 9906 क्लास B)

2. परिचालन स्थिरता:

   • कंपन त्वरण (X/Y/Z तीन-अक्ष, ≤2.8m/s²@1500rpm)

   • शोर डेसिबल (1 मीटर की दूरी पर, ≤55kW पंप के लिए 85dB)

3. स्थायित्व और सुरक्षा:

   • सील रिसाव (यांत्रिक सील ≤5 बूंदें/मिनट)

   • मोटर तापमान वृद्धि (स्टेटर वाइंडिंग ≤120K, IEC 60034-1)

4. विशेष परीक्षण:

   • उच्च तापमान मीडिया अनुकूलन क्षमता (150℃ लगातार 24 घंटे तक संचालन)

   • कण सहिष्णुता (50$mu$m अशुद्धियों वाले पानी से परीक्षण किया गया, पहनें ≤0.05mm)

उत्पाद की विशेषताएँ
* उच्च-सटीक परीक्षण और बुद्धिमान नियंत्रण: उच्च-सटीक सेंसर और बुद्धिमान माप और नियंत्रण प्रणालियों का उपयोग दबाव (±0.2% FS), प्रवाह (±0.5% FS), और दक्षता (±0.5%) जैसे प्रमुख मापदंडों का सटीक माप प्राप्त करने के लिए किया जाता है। 12-इंच टच स्क्रीन एक-टच टेस्ट योजना सेटिंग का समर्थन करता है, और पीएलसी-लिंक्ड सर्वो मोटर परीक्षण डेटा की विश्वसनीयता सुनिश्चित करने के लिए गति को सटीक रूप से समायोजित करता है।
* बहु-आयामी परीक्षण क्षमताएं: पारंपरिक प्रदर्शन परीक्षणों (हेड-फ्लो वक्र, शाफ्ट पावर-दक्षता वक्र, गुहिकायन मार्जिन) के अलावा, यह कंपन (रिज़ॉल्यूशन 0.1m/s²), शोर (सटीकता ±1dB), सील रिसाव, और असर तापमान वृद्धि जैसे संकेतकों की सिंक्रोनस निगरानी का भी समर्थन करता है ताकि पंप की परिचालन स्थिरता का व्यापक रूप से मूल्यांकन किया जा सके।
* लचीला और अनुकूलनीय डिज़ाइन: त्वरित-परिवर्तन फिक्स्चर (DN50-DN600 फ्लैंज इंटरफ़ेस) विभिन्न पंप प्रकारों जैसे क्षैतिज, ऊर्ध्वाधर और पनडुब्बी पंपों के साथ संगत है। वैकल्पिक वैक्यूम सिस्टम गहरे कुएं पंपों की कार्य स्थितियों का अनुकरण करता है, और विभिन्न उद्योगों की जरूरतों को पूरा करने के लिए साफ पानी, सीवेज और तेल जैसे विभिन्न मीडिया के परीक्षणों का समर्थन करता है।
* डेटा ट्रेसबिलिटी और बुद्धिमान प्रबंधन: अंतर्निहित 256GB स्टोरेज स्पेस, स्वचालित रूप से विभिन्न परीक्षण वक्र और रिपोर्ट उत्पन्न करता है, USB/ईथरनेट निर्यात और होस्ट कंप्यूटर सॉफ़्टवेयर विश्लेषण का समर्थन करता है। एसपीसी सांख्यिकीय चार्ट का वास्तविक समय प्रदर्शन, असामान्य डेटा का स्वचालित अंकन और अलार्म, आईएसओ 9001 गुणवत्ता ट्रेसबिलिटी आवश्यकताओं के अनुरूप।

अंतर्राष्ट्रीय संदर्भ मानक
WPT-14 उच्च-दबाव वाले पानी के पंप परीक्षण बेंच परीक्षण परिणामों की सटीकता और वैश्विक प्रयोज्यता सुनिश्चित करने के लिए कई अंतर्राष्ट्रीय आधिकारिक मानकों का सख्ती से पालन करता है:
* ISO 9906:2018: पंपों का हाइड्रोलिक प्रदर्शन स्वीकृति परीक्षण (खंड 5 दक्षता परीक्षण; खंड 6 NPSH परीक्षण)।
* GB/T 3216-2016: रोटरी डायनेमिक पंप स्तर 1, 2, 3 का हाइड्रोलिक प्रदर्शन स्वीकृति परीक्षण (खंड 5 हेड परीक्षण; खंड 6 कंपन और शोर सीमाएं)।
* API 610:2010: पेट्रोलियम, पेट्रोकेमिकल और प्राकृतिक गैस उद्योगों के लिए केन्द्राभिमुख पंप (खंड 9 यांत्रिक अखंडता परीक्षण; खंड 10 प्रदर्शन परीक्षण)।
* ANSI/HI 1.6-2019: पंप दक्षता परीक्षण (अनुभाग 4 दक्षता गणना विधि; अनुभाग 5 परीक्षण अनिश्चितता)।
* IEC 60034-1:2010: घूर्णन विद्युत मशीनें भाग 1: रेटिंग और प्रदर्शन (खंड 7 तापमान वृद्धि परीक्षण; खंड 8 दक्षता का निर्धारण)।
