| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | hcrtb-002 |
| एमओक्यू: | 1 set |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | L/C, T/T |
| आपूर्ति करने की क्षमता: | 10 sets per month |

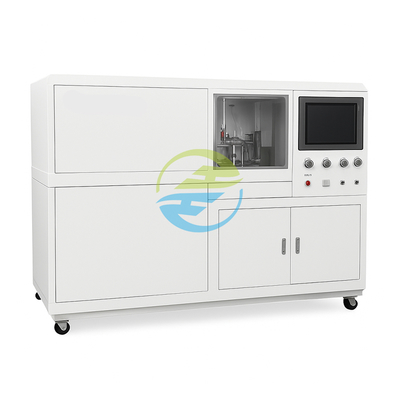

पूरी तरह से स्वचालित गैस रिले परीक्षक IEC 60255 प्रमाणित 0.6-4.2m/S इंटेलिजेंट फ्लो रेट परीक्षक
उत्पाद विवरण
HC-TRB-002 में एक औद्योगिक-ग्रेड एकीकृत डिज़ाइन है, जो तीन स्वतंत्र डिटेक्शन पाइप सिस्टम (φ25/50/80mm), एक CAN बस हाई-स्पीड डेटा अधिग्रहण आर्किटेक्चर, और वेक्टर फ़्रीक्वेंसी रूपांतरण करंट स्थिरीकरण तकनीक को एकीकृत करता है। यह गैस रिले प्रवाह दर, मात्रा, सीलिंग और तेल की कमी का पूरी तरह से स्वचालित और सटीक पता लगाने में सक्षम बनाता है। यह वैकल्पिक तेल शट-ऑफ वाल्व और φ40 व्यास का भी समर्थन करता है।
उत्पाद अनुप्रयोग
यह बिजली कंपनियों, ट्रांसफार्मर निर्माताओं और परीक्षण संगठनों के लिए IEC मानकों के अनुरूप एक प्रयोगशाला-ग्रेड सत्यापन प्लेटफ़ॉर्म प्रदान करता है, जो ट्रांसफार्मर दोषों (जैसे आंतरिक निर्वहन और तेल क्रैकिंग) की स्थिति में गैस रिले के विश्वसनीय संचालन को सुनिश्चित करता है, जिससे बड़ी दुर्घटनाओं को रोका जा सकता है।
उत्पाद हाइलाइट्स
मल्टी-कैलिबर इंटेलिजेंट एडेप्टेशन
तीन स्वतंत्र पाइप डिज़ाइन (φ25/50/80), प्रत्येक समर्पित प्रवाह-स्थिरता वाले सीधे पाइप सेक्शन के साथ, ISO 5167 तरल पदार्थ माप विनिर्देशों को पूरा करते हैं।
दोहरे फ्लोट/फ्लैपर रिले का समर्थन करता है, जो प्रमुख वैश्विक मॉडलों के साथ संगत है।
शून्य-त्रुटि डिटेक्शन सिस्टम
गियर मीटरिंग पंप पल्स काउंटिंग: वॉल्यूम डिटेक्शन सटीकता ±0.1mL (उद्योग मानक 1.0% से अधिक)।
वेक्टर फ़्रीक्वेंसी रूपांतरण प्रवाह नियंत्रण: तेल पंप स्पंदन को समाप्त करता है, ±0.3% F.S. की प्रवाह दर स्थिरता प्राप्त करता है।
उद्योग 4.0-स्तर का नियंत्रण
19-इंच कैपेसिटिव टचस्क्रीन + HMI सिस्टम, एक-क्लिक A4/Wi-Fi रिपोर्ट जनरेशन।
CAN बस आर्किटेक्चर: तीन जोड़े भारी/हल्के गैस संकेतों को सिंक्रोनस रूप से एकत्र करता है, जिसमें <50ms का दोष निदान प्रतिक्रिया समय होता है।
सुरक्षा सुरक्षा
304 स्टेनलेस स्टील निर्माण + IP54 सुरक्षा रेटिंग, तेल तापमान हीटिंग सिस्टम (-10°C से 50°C अनुकूली)।
हाइड्रोलिक सेंटरिंग क्लैंपिंग तंत्र (समानता विचलन
<±3mm) तेल के छींटे को रोकता है।अंतर्राष्ट्रीय संदर्भ मानक
IEC 60255-1:2022, रिले के लिए विद्युत प्रदर्शन और सुरक्षा विनिर्देश, ऑपरेटिंग विशेषताओं का पूर्ण प्रमाणन
ISO 5167-1:2022, डिफरेंशियल प्रेशर फ्लोमीटर के लिए माप विनिर्देश, स्थिर प्रवाह के लिए सीधे पाइप सेक्शन का अनुपालन डिज़ाइन
IEEE C57.104-2019, तेल-डूबे हुए उपकरणों के लिए दोष गैस विश्लेषण, तेल-घाटे की स्थिति की रिकॉर्डिंग का स्वचालित ट्रिगरिंग
IEC 60529:2013, सुरक्षा की डिग्री (IP कोड), IP54 प्रमाणन (धूल और स्पलैशप्रूफ)
तकनीकी विनिर्देश
पैरामीटर
|
विशिष्टता |
सटीकता/अनुपालन |
मानक प्रमाणन |
|---|---|---|
|
IEC 60255-1:2022, ISO 5167-1:2022, IEEE C57.104-2019 |
पूर्ण अनुपालन |
प्रवाह वेग परीक्षण |
|
φ25 पोर्ट: 0.6~4.2 m/s |
φ50 पोर्ट: 0.6~3.2 m/s |
वॉल्यूम कैलिब्रेशन |
|
0~950 mL |
±0.1 mL (超越行业标准) |
सीलिंग टेस्ट |
|
दबाव: 0~250 kPa (डिजिटल नियंत्रण) |
अवधि: 1~60 मिनट (प्रोग्राम करने योग्य) |
संगत रिले प्रकार |
|
फ्लैप प्रकार, डबल-फ्लोट प्रकार (वैश्विक मानक) |
— |
|
|
मानक: φ25/φ50/φ80 mm |
वैकल्पिक: φ40 mm, तेल कट-ऑफ वाल्व |
|
|
0.5 ग्रेड पल्स आउटपुट |
ISO 4064 प्रमाणित |
नियंत्रण प्रणाली |
|
औद्योगिक पीसी + पीएलसी, 19-इंच कैपेसिटिव टच एचएमआई |
WIN OS, रिमोट अपग्रेड |
डेटा अधिग्रहण |
|
CAN बस आर्किटेक्चर |
3 जोड़े भारी/हल्के गैस सिग्नल सिंक्रोनस सैंपलिंग |
<50 msडेटा इंटरफ़ेस |
|
ईथरनेट, एसक्यूएल डेटाबेस, क्यूएमएस/एमईएस एकीकरण |
— |
|
|
ऑटो-सेंटरिंग तंत्र |
समानता विचलन: |
सुरक्षा सुरक्षा |
|
विस्फोट-प्रूफ शील्ड + IP54 रेटिंग (IEC 60529:2013) |
तेल रिसाव रोकथाम |
तेल तापमान नियंत्रण |
|
हीटिंग सिस्टम: -10℃~50℃ परिवेश अनुकूलन |
— |
|
|
AC 380V±10%, 50/60Hz, 9.5 kW |
— |
|
|
2900×650×1600 mm |
— |
|
|
1300 kg |
— |
|
