रिले परीक्षण बेंच IEC 61810 के अनुरूप 20 परीक्षण स्टेशन डीसी 5-60V/AC 0-300V कॉइल वोल्टेज

IEC 61810 20 टेस्ट स्टेशनों DC 5-60V/AC 0-300V कॉइल वोल्टेज के साथ अनुपालक रिले टेस्ट बेंच

उत्पाद विवरण

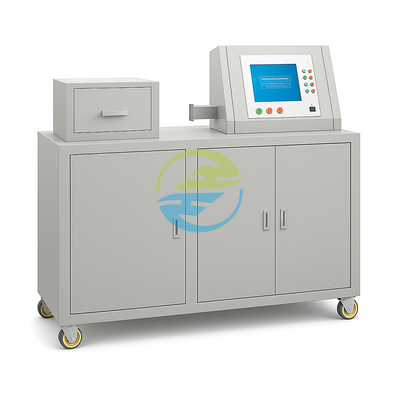

HCRTB-009 रिले लाइफ टेस्ट बेंच एक स्मार्ट परीक्षण उपकरण है जो PLC नियंत्रण और एक उपयोगकर्ता के अनुकूल टचस्क्रीन इंटरफेस को एकीकृत करता है। यह ऑन/ऑफ काउंटिंग, संपर्क आसंजन का पता लगाने और दोष निर्णय जैसे मुख्य प्रक्रियाओं को स्वचालित करता है—केवल वायरिंग और पैरामीटर सेटिंग के लिए मैनुअल ऑपरेशन की आवश्यकता होती है। विद्युत जीवन परीक्षण के लिए 8 स्टेशन, यांत्रिक जीवन परीक्षण के लिए 12 स्टेशन और प्रदर्शन परीक्षण के लिए 1 स्टेशन के साथ, यह प्रतिरोधक और आगमनात्मक भार का उपयोग करके वास्तविक दुनिया की स्थितियों का अनुकरण करता है, रिले संपर्क स्थायित्व और प्रदर्शन के सटीक परीक्षण को सुनिश्चित करता है।

उत्पाद उपयोग

रिले निर्माताओं, ऑटोमोटिव इलेक्ट्रॉनिक्स प्रयोगशालाओं और विद्युत घटक परीक्षण संस्थानों के लिए आदर्श, HCRTB-009 को व्यापक जीवन और प्रदर्शन परीक्षण करने के लिए डिज़ाइन किया गया है। यह उत्पादन-लाइन गुणवत्ता नियंत्रण, अनुपालन सत्यापन और अनुसंधान एवं विकास सत्यापन का समर्थन करता है, यह सुनिश्चित करता है कि रिले बड़े पैमाने पर उत्पादन या तैनाती से पहले विश्वसनीयता मानकों को पूरा करते हैं।

उत्पाद हाइलाइट्स

मल्टी-स्टेशन दक्षता: लोड के तहत 8 रिले (विद्युत जीवन) और बिना लोड के 12 (यांत्रिक जीवन) का एक साथ परीक्षण करता है, साथ ही प्रदर्शन पैरामीटर (एक्शन टाइम, रिलीज टाइम, बाउंस टाइम) के लिए 1 स्टेशन, परीक्षण थ्रूपुट को अधिकतम करता है।

वास्तविक दुनिया लोड सिमुलेशन: वास्तविक ऑपरेटिंग स्थितियों को दोहराने के लिए समायोज्य वोल्टेज (0-300V) और करंट (0.1-150A) के साथ प्रतिरोधक/आगमनात्मक भार का उपयोग करता है, यह सुनिश्चित करता है कि परीक्षण परिणाम वास्तविक दुनिया की विश्वसनीयता को दर्शाते हैं।

स्मार्ट फॉल्ट मैनेजमेंट: संपर्क आसंजन या बर्नआउट के लिए पूर्व-निर्धारित सीमाएँ; स्वचालित रूप से दोषपूर्ण स्टेशनों को रोकता है, विफलता समय/प्रकारों को रिकॉर्ड करता है, और अलार्म ट्रिगर करता है, मैनुअल निगरानी को कम करता है।

लचीला पैरामीटर नियंत्रण: अनुकूलन योग्य कॉइल ऑन/ऑफ टाइम (0.05-99.9S), टेस्ट चक्र (1-99,999,999 बार), और विफलता सीमाएँ (1-9999 बार), डेटा हानि से बचने के लिए पावर-ऑफ मेमोरी के साथ।

सटीक प्रदर्शन परीक्षण: गहन रिले प्रदर्शन विश्लेषण के लिए एक्शन टाइम, रिलीज टाइम और बाउंस टाइम (0-999.9ms, 0.1ms रिज़ॉल्यूशन) मापता है।

अंतर्राष्ट्रीय संदर्भ मानक

• IEC 61810.1-2008 (रिले - भाग 1: विद्युत रिले के लिए सामान्य आवश्यकताएँ)

खंड 6.3: विद्युत और यांत्रिक जीवन परीक्षण प्रक्रियाओं को निर्दिष्ट करता है, जो HCRTB-009 की दोहरी जीवन परीक्षण क्षमताओं (8 विद्युत/12 यांत्रिक स्टेशन) के अनुरूप है।

खंड 7.2: डिवाइस के 0.1ms रिज़ॉल्यूशन प्रदर्शन परीक्षण से मेल खाते हुए, एक्शन टाइम, रिलीज टाइम और बाउंस टाइम को मापने की आवश्यकता है।

• GB/T 21711.1-2008 (विद्युत रिले - भाग 1: विद्युत संपर्कों के लिए जीवन परीक्षण विधियाँ)

खंड 5.2: जीवन परीक्षण के दौरान लोड सिमुलेशन (प्रतिरोधक/आगमनात्मक) अनिवार्य करता है, जिसे HCRTB-009 0-300V/0.1-150A समायोज्य भार के साथ पूरा करता है।

• QC/T 695-2002 (ऑटोमोटिव रिले - परीक्षण विधियाँ)

खंड 4.7: स्वचालित दोष रिकॉर्डिंग (आसंजन/बर्नआउट) और अलार्म फ़ंक्शन की आवश्यकता होती है, जो HCRTB-009 की एक मुख्य विशेषता है।
