IEC 61810 अनुरूप रिले परीक्षण बेंच जिसमें AC380V इनपुट और 0.2 स्तर की सटीकता हो

उत्पाद विवरण

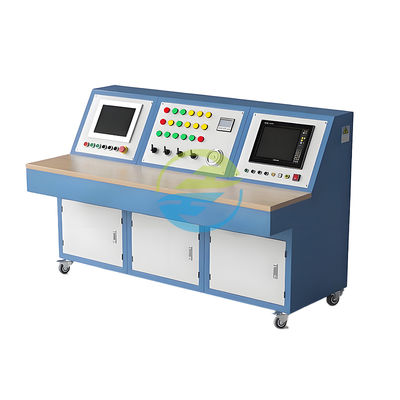

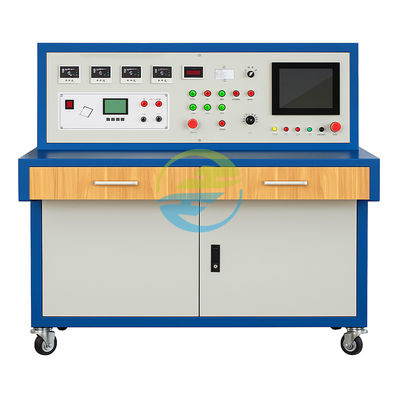

HCRTB-004 रिले टेस्ट बेंच एक उच्च-सटीक, एकीकृत विद्युत घटक परीक्षक है जिसे विभिन्न रिले और स्विचिंग घटकों के प्रदर्शन परीक्षण के लिए डिज़ाइन किया गया है। यह स्वचालित रूप से परीक्षण डेटा एकत्र और संसाधित करता है, और एक साथ डेटा प्रदर्शित, रिपोर्ट उत्पन्न और प्रिंट करता है। यह सुविधाजनक संचालन और विश्वसनीय परीक्षण परिणाम प्रदान करता है, जो विद्युत घटकों की एक विस्तृत श्रृंखला की परीक्षण आवश्यकताओं को पूरा करता है।

उत्पाद अनुप्रयोग

• इसका उपयोग मुख्य रूप से रेलवे और सबवे वाहनों में किया जाता है। यह संपर्क-आधारित विद्युत स्विचिंग घटकों जैसे AC/DC विद्युत चुम्बकीय कॉन्टैक्टर, मध्यवर्ती रिले, वोल्टेज रिले, करंट रिले, थर्मल रिले, एयर स्विच और टाइम रिले पर ऑपरेटिंग प्रदर्शन परीक्षण (जैसे पुल-इन और ड्रॉप-आउट मान माप) और पैरामीटर समायोजन करता है ताकि यह सुनिश्चित किया जा सके कि घटक प्रदर्शन मानकों को पूरा करता है।

उत्पाद हाइलाइट्स

• व्यापक परीक्षण: मध्यवर्ती रिले और कॉन्टैक्टर के पुल-इन/ड्रॉप-आउट/होल्डिंग मान, ओवरहीट/ओवरकरंट रिले ट्रिप मान, और टाइम रिले ट्रिप समय जैसे मुख्य मापदंडों को शामिल करता है, जो विभिन्न घटक प्रकारों की परीक्षण आवश्यकताओं को पूरा करता है।
• उच्च स्वचालन और दक्षता: स्वचालित रूप से डेटा अधिग्रहण, प्रसंस्करण, प्रदर्शन और रिपोर्ट प्रिंटिंग को पूरा करता है, मैनुअल संचालन को कम करता है और परीक्षण दक्षता और डेटा सटीकता में सुधार करता है।
• लचीला आउटपुट रेंज: विभिन्न घटकों की वोल्टेज/करंट आवश्यकताओं को पूरा करने और मजबूत संगतता प्रदान करने के लिए DC 0-150V, DC 0-48V, और AC 0-400V सहित कई वोल्टेज आउटपुट प्रदान करता है।
• उच्च-सटीक माप: 0.2-स्तर की सटीकता डिजाइन का उपयोग करते हुए, यह संपर्क प्रतिरोध, इन्सुलेशन प्रतिरोध और कॉइल प्रतिरोध जैसे मापदंडों के लिए न्यूनतम माप त्रुटि सुनिश्चित करता है, उच्च डेटा विश्वसनीयता सुनिश्चित करता है।

अंतर्राष्ट्रीय संदर्भ मानक

IEC 61810-1 "रिले और कॉन्टैक्टर - भाग 1: सामान्य प्रावधान"

• खंड आवश्यकताएँ: यह मानक रिले और कॉन्टैक्टर परीक्षण के लिए सामान्य शब्दावली, परिभाषाएँ और बुनियादी प्रक्रियाएँ निर्दिष्ट करता है। इस उत्पाद की परीक्षण प्रक्रियाएँ इस मानक में उल्लिखित विद्युत घटक प्रदर्शन परीक्षण के लिए सामान्य विशिष्टताओं का अनुपालन करती हैं।

IEC 61810-3 "रिले और कॉन्टैक्टर - भाग 3: विद्युत चुम्बकीय रिले के लिए परीक्षण विधियाँ"

• खंड आवश्यकताएँ: विद्युत चुम्बकीय रिले के प्रमुख मापदंडों, जैसे ऑपरेट मान, रिलीज मान और होल्ड मान के लिए परीक्षण विधियाँ निर्दिष्ट करता है। मध्यवर्ती रिले और AC/DC कॉन्टैक्टर का यह उत्पाद का ऑपरेटिंग प्रदर्शन परीक्षण इस खंड में परीक्षण मानकों का पूरी तरह से अनुपालन करता है।

IEC 60947-5-1 "निम्न-वोल्टेज स्विचगियर और कंट्रोलगियर - भाग 5-1: कंट्रोल सर्किट डिवाइस और स्विचिंग तत्व"

• खंड आवश्यकताएँ: कंट्रोल सर्किट में रिले और टाइम रिले जैसे घटकों के लिए परीक्षण आवश्यकताओं को निर्दिष्ट करता है। इस उत्पाद का टाइम रिले ऑपरेटिंग टाइम टेस्ट और संपर्क प्रतिरोध माप कार्य इस मानक की विस्तृत आवश्यकताओं को पूरा करते हैं।

तकनीकी पैरामीटर
