ईसी 61810 अनुरूप रिले टेस्ट बेंच ±0.5% सटीकता 220V इनपुट

उत्पाद विवरण

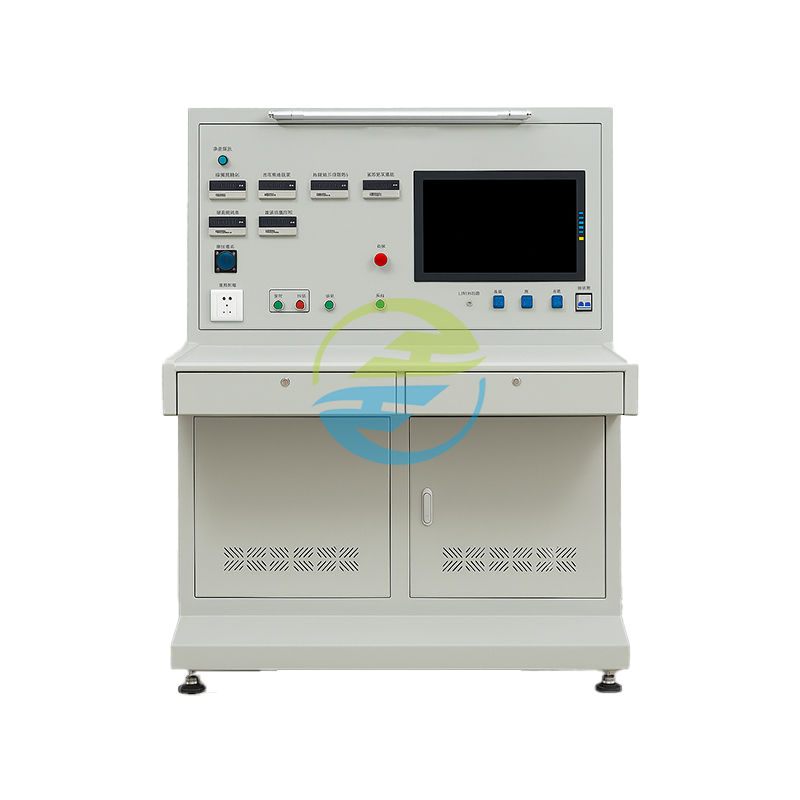

HCRTB-005 रिले व्यापक परीक्षण बेंच एक अत्यधिक बुद्धिमान परीक्षण उपकरण है। यह सीधे डेटा पढ़ने के लिए डिजिटल मीटर का उपयोग करता है, जो औद्योगिक PLC वोल्टेज विनियमन और पूरी तरह से स्वचालित कंप्यूटर संचालन के साथ जुड़ा हुआ है। बस पूरी परीक्षण प्रक्रिया को पूरा करने के लिए रिले मॉडल का चयन करें। एकीकृत परीक्षण, डेटा प्रबंधन और रिपोर्ट पीढ़ी, यह उच्च सटीकता, उच्च दक्षता और आसान रखरखाव प्रदान करता है।

उत्पाद अनुप्रयोग
यह विभिन्न सिग्नल रिले के निरीक्षण, परीक्षण और स्वीकृति निरीक्षण के लिए व्यापक रूप से उपयुक्त है। यह 19 मुख्यधारा के मॉडलों पर व्यापक प्रदर्शन परीक्षण कर सकता है, जिसमें गैर-ध्रुवीकृत रिले, ध्रुवीकृत रिले, ध्रुवीयता-पक्षपाती रिले, टाइम रिले और एसी रिले शामिल हैं।

उत्पाद हाइलाइट्स

• पूरी तरह से स्वचालित संचालन: कंप्यूटर पर एक क्लिक से मॉडल का चयन करें, और विद्युत और यांत्रिक विशेषताओं का परीक्षण स्वचालित रूप से पूरा हो जाएगा। जटिल चरणों को याद रखने की आवश्यकता नहीं है, जिससे नौसिखिए उपयोगकर्ताओं के लिए भी जल्दी से सीखना आसान हो जाता है।
• अति-उच्च परीक्षण सटीकता: कॉइल प्रतिरोध, AC/DC वोल्टेज/करंट परीक्षण ±0.5% की सटीकता प्राप्त करते हैं, और समय परीक्षण 0.001 सेकंड तक सटीक होता है, जिसमें डेटा विश्वसनीयता उद्योग औसत से कहीं अधिक होती है।
• अत्यधिक संगत: प्लग-इन और गैर-प्लग-इन रिले परीक्षण दोनों का समर्थन करता है। एक परीक्षण बॉक्स सभी AX श्रृंखला रिले, बिजली आपूर्ति पैनल और ट्रांसमिशन रिले के साथ संगत है, जिससे बार-बार घटक बदलने की आवश्यकता समाप्त हो जाती है।
• बुद्धिमान डेटा प्रबंधन: एक अंतर्निहित डेटाबेस सिस्टम रिकॉर्ड प्रबंधन, परीक्षण डेटा क्वेरी, रिपोर्ट प्रिंटिंग और आसान ट्रेसबिलिटी और अभिलेखन के लिए बारकोड लेबल पीढ़ी को सक्षम बनाता है।
• उपयोगकर्ता के अनुकूल डिज़ाइन: कॉम्पैक्ट बाड़े (900×1100×1200 मिमी) और सहज उपयोगकर्ता इंटरफ़ेस ऑपरेटर की थकान को कम करते हैं और लंबे समय तक काम करने की अवधि के लिए उपयुक्त हैं।

अंतर्राष्ट्रीय संदर्भ मानक
IEC 61810-1 "रिले और कॉन्टैक्टर - भाग 1: सामान्य"

• खंड आवश्यकताएँ: रिले परीक्षण के लिए सामान्य शब्दावली, परीक्षण वातावरण और बुनियादी प्रक्रियाओं को मानकीकृत करता है। इस उपकरण की परीक्षण स्थितियाँ (जैसे, तापमान और आर्द्रता नियंत्रण) और संचालन विनिर्देश इस मानक की बुनियादी रिले परीक्षण आवश्यकताओं का पूरी तरह से अनुपालन करते हैं।

IEC 61810-3 "रिले और कॉन्टैक्टर - भाग 3: विद्युत चुम्बकीय रिले के लिए परीक्षण विधियाँ"

• खंड आवश्यकताएँ: विद्युत चुम्बकीय रिले के प्रमुख मापदंडों, जैसे ऑपरेटिंग मान, रिलीज मान और कॉइल प्रतिरोध के लिए परीक्षण विधियों को परिभाषित करता है। यह उपकरण ध्रुवीकृत और गैर-ध्रुवीकृत रिले दोनों की विद्युत विशेषताओं (जैसे, ऑपरेटिंग मान और रिवर्स ऑपरेटिंग मान) का परीक्षण करने के लिए इस मानक की परीक्षण प्रक्रियाओं का सख्ती से पालन करता है।

IEC 60947-5-1 "निम्न-वोल्टेज स्विचगियर और कंट्रोलगियर - भाग 5-1: नियंत्रण सर्किट डिवाइस और स्विचिंग तत्व"

• खंड आवश्यकताएँ: नियंत्रण सर्किट में रिले के लिए सुरक्षा प्रदर्शन परीक्षण मानकों, जैसे संपर्क प्रतिरोध और इन्सुलेशन प्रतिरोध को निर्दिष्ट करता है। इस उपकरण का संपर्क प्रतिरोध (±1% सटीकता) और इन्सुलेशन प्रतिरोध परीक्षण इस मानक की सुरक्षा सत्यापन आवश्यकताओं को पूरी तरह से पूरा करते हैं।
