| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HCRTB-008 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 30 सेट |

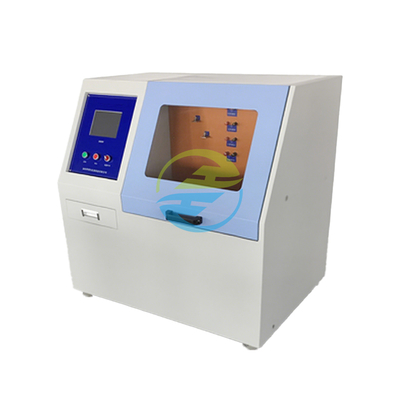

IEC 61811 के अनुरूप रिले टेस्ट बेंच 1-4 रिले DC 0-110V/AC 0-250V कॉइल वोल्टेज का समर्थन करता है
उत्पाद विवरण
HCRTB-008 रिले टेस्ट बेंच एक उच्च-प्रदर्शन परीक्षण उपकरण है जो उन्नत PLC नियंत्रण और एक उपयोगकर्ता के अनुकूल टचस्क्रीन इंटरफ़ेस को एकीकृत करता है। एक मजबूत बेंच-प्रकार की संरचना के साथ डिज़ाइन किया गया, इसमें एंटी-स्टैटिक कोटिंग, एक उच्च-गुणवत्ता वाला नक़्क़ाशीदार स्टेनलेस स्टील पैनल, और सुरक्षा-बढ़ाने वाले घटक जैसे कि एक स्लाइडिंग ऐक्रेलिक कवर और आग प्रतिरोधी इन्सुलेटिंग बैकेलाइट वर्कबेंच शामिल हैं। मशीन प्रमुख परीक्षण प्रक्रियाओं को स्वचालित करती है—जिसमें जीवन चक्र परीक्षण, प्रतिरोध माप, और दोष निर्णय शामिल हैं—केवल उत्पाद क्लैंपिंग और पैरामीटर सेटिंग के लिए मैनुअल संचालन की आवश्यकता होती है, जो दक्षता और सटीकता सुनिश्चित करता है।
उत्पाद उपयोग
रिले निर्माताओं, विद्युत निरीक्षण संस्थानों और रिले उपयोगकर्ताओं के लिए आदर्श, HCRTB-008 को रिले प्रदर्शन का व्यापक रूप से परीक्षण करने के लिए इंजीनियर किया गया है। यह उत्पादन लाइनों में गुणवत्ता नियंत्रण, परीक्षण प्रयोगशालाओं में अनुपालन सत्यापन, और अंतिम उपयोगकर्ताओं के लिए नियमित रखरखाव जांच का समर्थन करता है, यह सुनिश्चित करता है कि रिले तैनाती से पहले परिचालन मानकों को पूरा करते हैं।
उत्पाद हाइलाइट्स
स्वचालित परीक्षण: स्वचालित रूप से जीवन चक्र परीक्षण (एक साथ 2 संपर्क समूहों के लिए), कॉइल प्रतिरोध, संपर्क प्रतिरोध, और इन्सुलेशन प्रतिरोध माप करता है, मैनुअल हस्तक्षेप और त्रुटियों को कम करता है।
मल्टी-पैरामीटर एकीकरण: 1-4 रिले का स्वतंत्र रूप से परीक्षण करता है, एकल/दोहरे ध्रुवों (NO/NC/NO+NC) और अनुकूलन योग्य लोड कॉन्फ़िगरेशन के लिए समर्थन के साथ, कई उपकरणों की आवश्यकता को समाप्त करता है।
स्मार्ट दोष पहचान: संपर्क आसंजन या बर्नआउट के लिए पूर्व-निर्धारित सीमाएँ; स्वचालित रूप से परीक्षण बंद कर देता है और अलार्म करता है जब दोष सेट गणना तक जमा हो जाते हैं, विश्वसनीय निर्णय सुनिश्चित करते हैं।
डेटा ट्रेसबिलिटी: परीक्षण डेटा (रिले मॉडल, प्रतिरोध मान, परीक्षण चक्र) संग्रहीत करता है और विश्लेषण और मुद्रण के लिए USB निर्यात को सक्षम करता है, गुणवत्ता ट्रैकिंग की सुविधा प्रदान करता है।
सुरक्षा डिजाइन: विद्युत खतरों को रोकने के लिए एक ऐक्रेलिक सुरक्षात्मक कवर और इन्सुलेटिंग वर्कबेंच से लैस, उच्च-वोल्टेज परीक्षण के दौरान ऑपरेटर सुरक्षा सुनिश्चित करता है।
अंतर्राष्ट्रीय संदर्भ मानक
IEC 61811-1:2017 (रिले - भाग 1: विद्युत संपर्कों के लिए जीवन परीक्षण विधियाँ)
खंड 4.2: संपर्क जीवन चक्र के लिए परीक्षण प्रक्रिया निर्दिष्ट करता है, जिसमें ऊर्जाकरण/डी-एनर्जाइजेशन समय सेटिंग्स (0.1s-99.9s) और चक्र गणना रिकॉर्डिंग (1-999,999 बार) शामिल हैं।
खंड 5.3: संपर्क आसंजन या लगातार खुले सर्किट के लिए स्वचालित दोष पहचान की आवश्यकता होती है, जो HCRTB-008 के स्मार्ट निर्णय फ़ंक्शन के साथ संरेखित होता है।
IEC 60255-5:2019 (मापने वाले रिले और सुरक्षा उपकरण - भाग 5: संपर्क प्रतिरोध माप)
खंड 3.3: संपर्क प्रतिरोध परीक्षण रेंज (1-1000mΩ) और माप सटीकता को परिभाषित करता है, जो HCRTB-008 की सटीक परीक्षण क्षमता से मेल खाता है।
IEC 61111:2020 (विद्युत उपकरणों के लिए इन्सुलेशन प्रतिरोध परीक्षण)
खंड 5.1: कॉइल-संपर्क इन्सुलेशन के लिए इन्सुलेशन प्रतिरोध परीक्षण रेंज (1MΩ-1000MΩ) निर्दिष्ट करता है, जिसका HCRTB-008 पूरी तरह से अनुपालन करता है।
तकनीकी पैरामीटर
|
सीरियल नंबर |
पैरामीटर |
विशिष्टता |
|---|---|---|
|
1 |
बिजली की आपूर्ति |
AC 220V±10%, 50Hz |
|
2 |
परीक्षित रिले ध्रुव |
एकल ध्रुव, दोहरा ध्रुव; सामान्य रूप से खुला (NO), सामान्य रूप से बंद (NC), या NO+NC एक साथ |
|
3 |
परीक्षित रिले की संख्या |
1-4 (स्वतंत्र परीक्षण) |
|
4 |
लोड कॉन्फ़िगरेशन |
1 रिले 1 सेट NO/NC संपर्कों के साथ → 1 लोड कैबिनेट; 1 रिले 2 सेट NO/NC संपर्कों के साथ → 1 लोड कैबिनेट |
|
5 |
कॉइल वोल्टेज |
DC 0-110V (मैनुअल समायोजन); AC 0-250V (मैनुअल समायोजन) |
|
6 |
कॉइल करंट आउटपुट |
अधिकतम 1A (DC); अधिकतम 1A (AC) |
|
7 |
डिजिटल वोल्टमीटर |
सटीकता ±0.5%, रिज़ॉल्यूशन 0.1V |
|
8 |
चालू/बंद परीक्षण समय |
0.1s-99.9s (PLC प्रोग्रामेबल) |
|
9 |
परीक्षण चक्र |
1-999,999 (पावर-ऑफ मेमोरी, पूरा होने पर ध्वनि-प्रकाश अलार्म के साथ स्वचालित स्टॉप) |
|
10 |
संपर्क प्रतिरोध परीक्षण |
1-1000mΩ |
|
11 |
कॉइल प्रतिरोध परीक्षण |
1-1000Ω |
|
12 |
इन्सुलेशन प्रतिरोध परीक्षण |
1MΩ-1000MΩ |
|
13 |
डेटा संग्रहण |
पैरामीटर और रिले मॉडल का दीर्घकालिक भंडारण; USB निर्यात समर्थित |
|
14 |
नियंत्रण मोड |
बुद्धिमान HMI ऑपरेशन के साथ PLC नियंत्रण |
|
15 |
वायरिंग |
उच्च-वर्तमान टर्मिनलों के 2 जोड़े (संपर्कों के लिए); 1 टर्मिनल ब्लॉक (कॉइल पावर के लिए) |
|
16 |
आयाम |
600mm (W) × 450mm (D) × 1400mm (H) |
