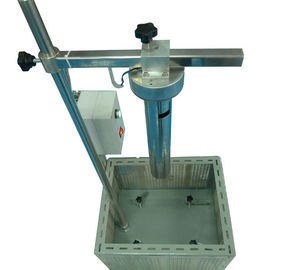

कार्यक्षेत्र हैमर प्रभाव परीक्षण मशीन

अनुलंब यांत्रिक परीक्षण टेस्ट के लिए कार्यक्षेत्र हैमर प्रभाव परीक्षण मशीन

उत्पाद जानकारी :

यह डिवाइस IEC60068-2-75 टेस्ट एहक के मानक आवश्यकता के अनुरूप है। यह घरेलू के घर्षण यांत्रिक शक्ति और इसी तरह के विद्युत उपकरणों, लैंप के परीक्षण के लिए है। डिवाइस विद्युत चुम्बक द्वारा जारी किया जाता है, जो तात्कालिक रिलीज़ और ऊर्ध्वाधर बूंद को सुनिश्चित कर सकता है। भारोत्तोलन डिवाइस को पेंच गाइड रेल द्वारा जोड़ा जाता है, जो नमूना की सतह के साथ नाली के सुगम संपर्क का निचला अंत बना सकता है, नियत ड्रॉप की ऊंचाई गाइड रेल की लंबाई है, बस समायोजन करने की कोई आवश्यकता नहीं है, इसका इस्तेमाल करना आसान है । मानक 2, 5, 10, 20, 50 जे हथौड़ा और नाली के साथ सुसज्जित है, यह अधिकांश उत्पादों के बाड़े के यांत्रिक शक्ति परीक्षण के लिए उपयुक्त है।

तकनीकी पैरामीटर :

1. बिजली की आपूर्ति: 220V / 50 हर्ट्ज
2. लिफ्ट स्ट्रोक: 400-13500 मिमी, मैनुअल ऑपरेशन, प्रभाव नमूना ऊंचाई 200-850 मिमी है।
3. हथौड़ा: 2, 5, 10, 20 और 50 जे, स्टेनलेस स्टील, 5 नलिकाओं से मेल खाते हैं।
4. रिलीज मोड: कुंजी नियंत्रण, विद्युत चुम्बकीय तात्कालिक रिलीज
5. आकार और वजन: 2000 * 1000 * 1620 मिमी, लगभग 150 किलो

गिरावट की ऊंचाई

आवश्यक तीव्रता के प्रभावों को उत्पन्न करने के लिए, तालिका 2 के अनुसार, पेंडुलम के समतुल्य द्रव्यमान के आधार पर हड़ताली तत्व एक ऊंचाई से जारी किया जाएगा।

तालिका 2-गिरावट की ऊंचाई

ऑपरेशन चरण :

1. बिजली 220V 50Hz चालू करें
2. नमूना नायलॉन बेस प्लेट पर रखा गया है
3. नमूना के अनुसार प्रभाव हथौड़ा और नाली का चयन करें।
4. [ड्रॉप रिलीज़] बटन पॉप-अप करें इस समय बटन प्रकाश बंद, हथौड़ा और नाली को स्थापित करते हैं, हथौड़ा को विद्युत चुंबक द्वारा अवशोषित किया जाता है, एक बार इसे डालने के बाद, स्केल पैन के नीचे बोल्ट में नालीदार पेंच, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।

5. मैन्युअली उठाने के उपकरण और क्रॉस बार इलेक्ट्रोमैग्नेट की स्थिति को समायोजित करें, नली के निचले सिरे को बनाने के लिए नमूना की सतह से संपर्क करें और उठाने वाले डिवाइस और क्रॉस बार्क लॉक बोल्ट तय करें।

6. प्रेस [ड्रॉप रिलीज़] बटन दबाएं। इस समय बटन पर प्रकाश, हथौड़ा एक ऊर्ध्वाधर नाली बूंद प्रभाव के माध्यम से एक प्रभाव खत्म नमूना। पॉप-अप [ड्रॉप रिलीज़] बटन, और अगले प्रभाव परीक्षण के लिए तैयार।

नोट: जब अगली बार परीक्षा का प्रभाव पड़ता है, तो आपको उठाने वाले डिवाइस को उठाना होगा, प्रभाव हथौड़ा निकालना होगा, फिर नाली को खोलना, हथौड़ा को फिर से स्थापित करना और फिर नाली में पेंच करना, प्रभाव परीक्षण से आगे के चरणों को दोहराएं। जब नमूना को विभिन्न बिंदुओं पर प्रभाव पड़ता है, तो क्षैतिज बोल्ट को समायोजित करके या नमूना को पुनर्स्थापित करके नाली के अनुदैर्ध्य अलगाव को स्थानांतरित करना चाहिए।

रखरखाव और सावधानियां:

1. इलेक्ट्रोमैग्नेट की अधिकता को रोकने के लिए परीक्षण पूरा करने के बाद बिजली की आपूर्ति काटा।
2. हथौड़ा ड्रॉप से ​​पहले नमूना को अच्छी तरह से स्थापित करने की आवश्यकता होती है, बिना हथियार को नुकसान से बचने के लिए नमूना के बिना प्रभाव परीक्षण नहीं कर सकता।
3. डस्टप्रूफ, डंपप्रूफ, रखरखाव पर ध्यान दें।
