IEC60598 क्लॉज 11.2 इलेक्ट्रिकल उपकरण परीक्षक क्लीयरेंस क्रीपेपेज दूरी और ठोस इन्सुलेशन

IEC60598 क्लॉज 11.2 इलेक्ट्रिकल उपकरण परीक्षक क्लीयरेंस क्रीपेपेज दूरी और ठोस इन्सुलेशन

उत्पाद की जानकारी:

टेस्ट गेज आईईसी 60884-1, आईईसी 60598, आईईसी 60335 आदि के अनुरूप है, इसका इस्तेमाल दो प्रवाहकीय भागों के बीच या एक प्रवाहकीय हिस्से और उपकरणों की सीमा की सतह के बीच कम से कम मार्ग का निर्धारण करने के लिए किया जाता है, जो इन्सुलेशन की सतह के साथ मापा जाता है, आवश्यकताओं के अनुसार बने विनिर्देशों के साथ

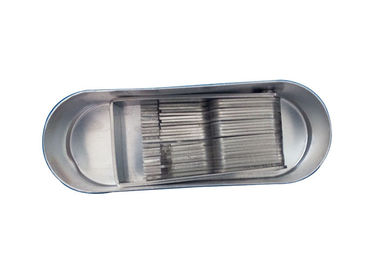

Creepage दूरी गेज 23 creepage दूरी गेज के साथ है:

1.0 मिमी / 1.2 मिमी / 1.4 मिमी / 1.5 मिमी / 1.6 मिमी / 2.0 मिमी / 2.4 मिमी / 2.5 मिमी / 2.8 मिमी / 3.0 मिमी / 3.2 मिमी / 3.3mm / 3.5mm / 4.0mm / 4.5mm / 5.0 मिमी / 5.5 मिमी /6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

सामग्री: स्टेनलेस स्टील

एनेक्स एम की तालिका में विस्तृत हिस्से पर्याप्त रूप से दूरी पर होंगे। Creepage दूरी और मंजूरी तालिका 11.1 और 11.2 में दिए गए मूल्यों से कम नहीं होगी।

कारीपेन की दूरी और मंजूरी के लिए मूल्यों को चलित मूल्यों के बीच रैखिक प्रक्षेप द्वारा काम कर रहे वोल्टेज के मध्यवर्ती मूल्यों के लिए पाया जा सकता है। 25 वी के नीचे काम करने वाले वोल्टेज के लिए कोई मान निर्दिष्ट नहीं है क्योंकि तालिका 10.2 के परीक्षण वोल्टेज पर्याप्त माना जाता है।

विपरीत-ध्रुवीकरण के वर्तमान-चलने वाले भागों के बीच दूरी का पालन करना होगा

बुनियादी इन्सुलेशन के लिए आवश्यकताओं

11.2.1 लिमिनेयरों के टर्मिनलों से जुड़े सबसे बड़े खंड के कंडक्टर के बिना और इसके बिना किए माप के द्वारा अनुपालन की जांच की जाती है।

1 मिमी से कम के किसी भी नाली के creepage दूरी में योगदान इसकी चौड़ाई तक सीमित है।

कुल निकासी की गणना में कुल मिलाकर 1 मिमी से कम की कोई भी हवा की कमी को नजरअंदाज किया जाता है, जब तक कि कुल निकासी 3 मिमी से कम न हो, जहां एयर गैप चौड़ाई का एक तिहाई हिस्सा ले लिया जाएगा।

एक उपकरण इनलेट के साथ प्रदान की गई luminaires के लिए, माप एक उचित संबंधक के साथ बनाया जाता है।

इन्सुलेट सामग्री के बाहरी हिस्सों में स्लॉट या उद्घाटन के माध्यम से दूरी सुलभ सतह के संपर्क में धातु पन्नी से मापा जाता है। पन्नी आईईसी 60529 में निर्दिष्ट मानक परीक्षण उंगली के माध्यम से कोनों और इसी तरह के स्थानों में धकेल दिया जाता है, लेकिन इसे खुले में नहीं दबाया जाता है।

स्थायी रूप से मुहरबंद घटकों में आंतरिक creepage दूरी मापा नहीं है। स्थायी रूप से मुहरबंद घटकों के उदाहरण घटक मुहरबंद हैं या मिश्रित भरे हैं।

तालिका 11.1 में मान घटकों के लिए लागू नहीं होते हैं, जिसके लिए अलग आईईसी प्रकाशन मौजूद हैं, लेकिन घटक को बढ़ते और पहुंच की दूरी पर लागू होते हैं, जब यह luminaire में शामिल किया जाता है।

एक आपूर्ति टर्मिनल पर क्रीपेपेज की दूरी टर्मिनल में लाइव हिस्से से किसी भी पहुंच वाले धातु भागों में मापा जायेगी, और स्वीकृति की आवक आने वाली आपूर्ति तारों और पहुंच वाले धातु भागों के बीच मापा जायेगी, अर्थात् सबसे बड़े खंड के धातु के हिस्से के नंगे कंडक्टर से जो सुलभ हो सकता है टर्मिनल के आंतरिक तारों की ओर, मंजूरी टर्मिनल के रहने वाले भागों और सुलभ धातु भागों (चित्रा 24 देखें) के बीच मापा जाएगा।

नोट आपूर्ति से और आंतरिक तारों से निकासी की माप अलग-अलग है क्योंकि लिमिनायर निर्माता इंस्टॉलर द्वारा आपूर्ति तारों से हटाए गए इन्सुलेशन की लंबाई पर नियंत्रण नहीं करता है।

जब सिरोंपेप की दूरी और मंजूरीएं बुशिंग, कॉर्ड एंकरोरेज, तार वाहक या क्लिप पर निर्धारित की जाती हैं, तो माप योग्य केबल के साथ किया जाएगा।
