उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
टेस्ट वस्तु: | घरेलू उपकरण, मुद्रित सर्किट बोर्ड | मानक: | आईईसी 60335-1 |
---|---|---|---|
टेस्ट: | घर्षण शक्ति प्रतिरोध परीक्षण | स्टेशन: | 1 |
स्क्रैच पिन: | 0,25 मिमी 2 0,02 मिमी की त्रिज्या के साथ गोल | स्क्रैचिंग स्पीड: | 20। 5 मिमी / एस, प्रीसेट हो सकता है |
स्क्रैचिंग फोर्स: | 10N ± 0.5N | बिजली की आपूर्ति: | 220V एसी 50 हर्ट्ज |
हाई लाइट: | पोर्टेबल उपकरण परीक्षक,विद्युत उपकरण परीक्षक |

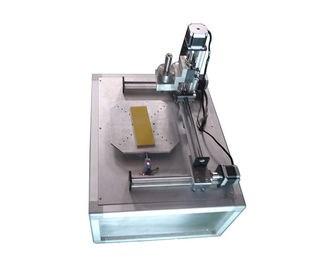

घर्षण शक्ति प्रतिरोध परीक्षण मशीन HJ0604
विवरण:
इस उपकरण का उपयोग ठोस इन्सुलेशन बोर्डों और घरेलू उपकरणों और इसी तरह के उत्पादों के सुलभ भागों के लिए खरोंच परीक्षण की प्रक्रिया के लिए किया जाता है, यह सुनिश्चित करने के लिए कि ठोस इन्सुलेशन के सुलभ भागों में तेज औजार द्वारा पैठ को रोकने के लिए पर्याप्त ताकत होगी।
IEC 60335 के खंड 21.2 की पुष्टि करें - 1 घरेलू और इसी तरह के विद्युत उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताएं , IEC 60950 खंड 2.10.8.4, और आदि।
तकनीकी पैमाने:
परीक्षण वस्तु | घरेलू उपकरण, मुद्रित सर्किट बोर्ड |
संदर्भ मानक | आईईसी 60335-1 |
परीक्षा | घर्षण शक्ति प्रतिरोध परीक्षण |
बिजली की आपूर्ति | 220V AC 50HZ |
नियंत्रण | पीएलसी नियंत्रण, 7-इंच रंग टच-स्क्रीन ऑपरेशन, स्टेपर मोटर ड्राइवर |
स्टेशन | 1 |
स्क्रैच पिन | 0,25 मिमी 2 0,02 मिमी की त्रिज्या के साथ गोल |
स्क्रैच पिन का अंत | 40 डिग्री के कोण के साथ एक शंकु का रूप |
स्क्रैचिंग स्पीड | 20। 5 मिमी / एस, प्रीसेट हो सकता है |
स्क्रैचिंग फोर्स | 10N ± 0.5N |
खरोंच की दूरी | 0-50 मिमी, पूर्व निर्धारित किया जा सकता है |
स्क्रैचिंग एंगल | 80-85 °, स्थिरता द्वारा तय किया गया |
परीक्षण नमूना ट्रे | 90 ° घुमाया जा सकता है, विभिन्न नमूनों की स्थापना के लिए कई बढ़ते छेद |
ऐच्छिक | 30N ± 0.5N लोड डिवाइस |
परीक्षण का नमूना: घरेलू उपकरण, मुद्रित सर्किट बोर्ड।
फ़ीचर:

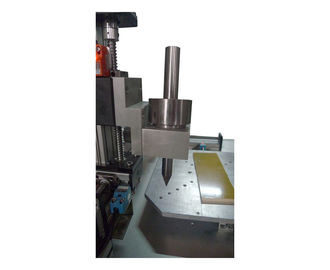

इन्सुलेशन की सतह को कठोर स्टील पिन के माध्यम से खरोंच किया जाता है, जिसके अंत में 40 डिग्री के कोण के साथ शंकु का रूप होता है। इसकी नोक 0,25 मिमी 2 0,02 मिमी की त्रिज्या के साथ गोल है। पांच अंतराल के प्रवाहकीय भागों के माध्यम से खरोंच, इसके अंतराल सहित, एक अंतराल को परीक्षण के दौरान संभावित ढाल के सबसे बड़े हिस्से के अधीन किया जाना चाहिए। और पिन क्षैतिज और भरी हुई 80 ° ~ 85 ° के कोण पर आयोजित की जाती है, ताकि इसकी धुरी पर लगा हुआ बल 10 N 10 0,5 N हो। खरोंच को इन्सुलेशन की सतह के साथ पिन खींचकर बनाया जाता है। लगभग 20 मिमी / सेकंड की गति से 5 मिमी / सेकंड। दो समानांतर खरोंच बनाये जाते हैं। उन्हें पर्याप्त रूप से अलग रखा गया है ताकि वे एक दूसरे से प्रभावित न हों, उनकी लंबाई इन्सुलेशन की लंबाई का लगभग 25% कवर करती है। दो समान खरोंच 90 डिग्री पर पहली जोड़ी के बिना पार किए जाते हैं।
खरोंच कम से कम 5 मिमी अलग और नमूना के किनारे से कम से कम 5 मिमी होना चाहिए।
डिवाइस पीएलसी + टच स्क्रीन कंट्रोल सिस्टम को गोद लेती है, मोटर ड्राइव को आगे बढ़ाती है, खरोंच की दूरी, खरोंच का समय और गति पूर्व निर्धारित हो सकती है, टेस्ट पिन 90 डिग्री के कोण को स्वचालित रूप से घुमा सकता है, ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं में खरोंच परीक्षण आसानी से महसूस किया जा सकता है।
