| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HAI -1 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल/सी, टी/टी |

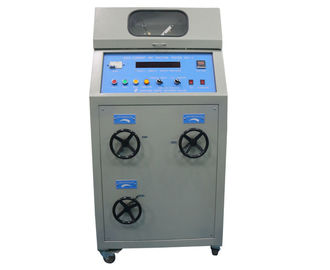

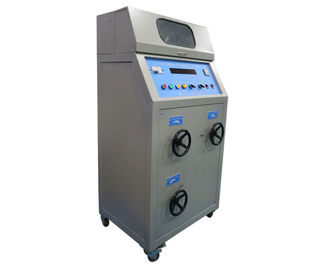

उच्च वर्तमान आर्क इग्निशन परीक्षक
HAI -1
उत्पाद परिचय
यह डिवाइस यूएल 746 ए, यूएल 746 सी, यूएल 498 क्लॉज 114, आईईसी 60 9 50-1, बीएस एन 60 9 50-1, बीएस 7002, आदि की मानक आवश्यकताओं के अनुरूप है। यह इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों की प्रतिरोध परीक्षण के लिए उपयुक्त है उपकरण और आदि। कार्य सिद्धांत इंस्यूलेटर पर विद्युत रिसाव को अनुकरण करना है जो जीवित हिस्सों के अलग ध्रुवीय या जीवित हिस्सों और ग्राउंड (मिट्टी वाले) धातु भागों के बीच हो सकता है। इसका उपयोग निर्धारित वोल्टेज के तहत इन्सुलेटर के आर्क प्रतिरोध प्रदर्शन को मापने और मूल्यांकन करने के लिए किया जाता है।
उच्च वर्तमान चाप इग्निशन परीक्षक दोहरी इलेक्ट्रोड को गोद ले। एक निश्चित आर्क स्ट्राइक स्पीड (254 मिमी / एस) और पुनरावृत्ति आवृत्ति (40 गुना / मिनट) के अनुसार, विशिष्ट वर्तमान (33 ए) और पावर फैक्टर (सीओएसएएल0.5) के साथ, नमूना की सतह पर 200 बार बार-बार आर्क स्ट्राइक। बड़े वर्तमान चाप इग्निशन प्रदर्शन (एचएआई) का आकलन किया जा सकता है कि नमूना को जलाया जा सकता है या नहीं।
तकनीकी पैमाने
| इलेक्ट्रोड | Ф3.5 मिमी 30 डिग्री कॉपर (स्टेटिक) इलेक्ट्रोड Ф3.0 मिमी 60 डिग्री स्टेनलेस स्टील (गतिशील) इलेक्ट्रोड |
| आर्क हड़ताल वर्तमान | 33A |
| आर्क स्ट्राइक वोल्टेज | 220-240V |
| इलेक्ट्रोड चलने की गति | 254mm / एस ± 25mm / एस |
| आर्क स्ट्राइक आवृत्ति | 40times / मिनट |
| शक्ति तत्व | COSφ0.5 |
| टेस्ट टाइम्स | 0-9999times |
| कार्यरत वोल्टेज | 220VAC / 60Hz, 15kVA |
ऑपरेटिंग चरण:
1. पैनल के कार्य
पावर: पावर स्विच चालू करें और डिवाइस चालू है।
2.स्टॉप / स्टार्ट: परीक्षण या डिबगिंग को रोकने या शुरू करने के लिए।
रीसेट: परीक्षण समय के वर्तमान प्रदर्शन मूल्य को साफ़ करें।
पूर्णता: पूरा होने के परीक्षण के बाद ध्वनि और प्रकाश अलार्म दिए जाएंगे।
स्वचालित: स्वचालित रूप से परीक्षण चलाएं
मैनुअल: मैन्युअल मोड का चयन करते समय, मोटर काम करना शुरू कर सकती है ऑपरेटर स्टार्ट बटन दबा नहीं देता है, यह डिबगिंग के लिए सुविधाजनक है।
परीक्षण: इस मोड को चुनें, डिवाइस डिबगिंग के बाद सामान्य रूप से परीक्षण संसाधित करेगा।
डिबगिंग: [ऑटोमेटिक] मोड के तहत, [स्टार्ट] बटन दबाएं, धीरे-धीरे वर्तमान और वोल्टेज को समायोजित करने के लिए knobs घुमाएं, जब तक कि कामकाजी वर्तमान 33 ए (220V-240V) तक पहुंच न जाए, और पावर फैक्टर 0.50 तक ठीक हो जाता है।
3. परीक्षण नमूना की स्थापना

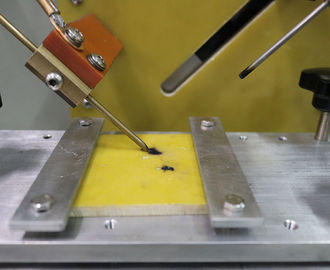

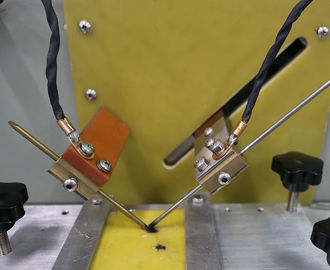

4. जैसा कि नीचे दिखाया गया है, जब बिजली बंद हो जाती है, तो 130 मिमी x 13 मिमी x (2 ~ 12) मिमी नमूना को जिग में ठीक करें, इलेक्ट्रोड की स्थिति समायोजित करें ताकि दो इलेक्ट्रोड 45 डिग्री के कोण पर हों और अच्छे संपर्क में। नमूना की ऊंचाई तीन बेर बोल्ट समायोजित करके समायोजित किया जा सकता है।
इलेक्ट्रोड स्थापित करते समय, इलेक्ट्रोड फिक्स्चर पर कसने वाले शिकंजा को ठीक करना होगा, या इलेक्ट्रोड गिर जाएंगे।
