एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s

एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s

  • एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s
  • एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s
  • एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s
  • एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s
एयर कंडीशनिंग कंडेंसर वाष्पीकरण के लिए हीलियम स्निफर परीक्षण उपकरण 10E-6Pa.m3 / s
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन में बना
ब्रांड नाम: HongCe
प्रमाणन: CE,FCC,ROSH (Cost additional)
मॉडल संख्या: HHLZ
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiatable
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 3 महीने
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
संपर्क करें
विस्तृत उत्पाद विवरण
रिसाव का पता लगाने की दर: 2 जी / y ट्रेसर गैस: मिश्रण हीलियम और नाइट्रोजन
परीक्षण चक्र: 30 / पीसी workpiece: कंडेनसर बाष्पीकरण करनेवाला पाइपिंग
हाई लाइट:

helium leak detection

,

helium leak testing

एयर कंडिशनिंग कंडेंसर वाष्पीकरण पाइपिंग के लिए हीलियम स्निफर परीक्षण उपकरण

हीलियम रिसाव का पता लगाने के बुनियादी सिद्धांतों के अनुसार, एक ट्रेस गैस के रूप में हीलियम, वर्कपीस हीलियम से भरी जाएगी, और उसके बाद एक हीलियम रिसाव डिटेक्टर रिसाव के माध्यम से कार्यक्षेत्र के रिसाव की सटीकता को सटीक और सटीक रूप से निर्धारित कर सकते हैं।

तकनीकी पैमाने:

workpiece एयर कंडीशनिंग पाइपिंग / कॉइल्स
ट्रैसर गैस मिश्रण हीलियम और नाइट्रोजन (30% हीलियम + 70% नाइट्रोजन) या शुद्ध हीलियम
लीक डिटेक्शन दर 2 जी / वाई, 1x10 -6 Pa.m 3 / s के बराबर
लीक डिटेक्टर सेटिंग सटीकता 1x10 -8 Pa.m 3 / s
सकल लीक डिटेक्शन के लिए दबाव 4.0 एमपीए (डाउनवर्ड एडजस्टेबल)
ललित लीक डिटेक्शन के लिए दबाव 4.0 एमपीए (डाउनवर्ड एडजस्टेबल)
पता लगाने का तरीका मैन्युअल रूप से आयोजित sniffer
निकासी / भरना / वसूली संयुक्त 2 स्टेशन (स्वतंत्र), प्रति स्टेशन 2 कनेक्टर (केवल 1/4 धागा, ग्राहक द्वारा आपूर्ति कनेक्टर)
टेस्ट साइकिल

30 / पीसी

(लोडिंग / अनलोडिंग वर्कपीस और हाथ से आयोजित स्निफर पहचान समय को छोड़कर)

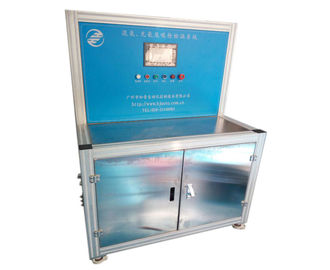

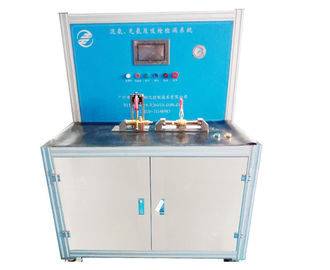

परीक्षण बेंच 1500 मिमी * 600 मिमी
उच्च दबाव नली 1.5 मीटर (4 पीसी)
प्लेटफार्म की ऊंचाई 850mm

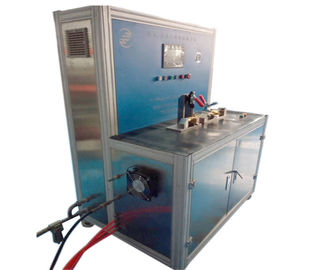

उपकरण संरचना

ऑपरेशन प्लेटफार्म + हीलियम भरने और वसूली प्रणाली

(दोनों पार्टियों को जोड़ने के लिए पाइप ग्राहक के लिए ज़िम्मेदार हैं)

बिजली की आपूर्ति तीन चरण
अलार्म सिस्टम अलार्म होगा जब स्निफर रिसाव सिग्नल का पता लगाता है
लीक डिटेक्शन विवरण:

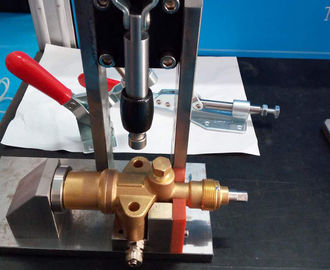

ऑपरेटर टेस्ट बेंच पर जिग पर वर्कपीस रखता है, मैन्युअल रूप से जिग के साथ वर्कपीस के कप्लर्स को सील करता है;
ऑपरेटर के बाद "स्टार्ट" बटन दबाए जाने के बाद, वर्कपीस में दबाव प्रीसेट मान तक पहुंचने तक उच्च दबाव नाइट्रोजन को वर्कपीस में स्वचालित रूप से इंजेक्शन दिया जाता है;
सिस्टम नाइट्रोजन भरने को रोक देगा और कार्यक्षेत्र में दबाव ड्रॉप मूल्य के अनुसार कार्यक्षेत्र में सकल रिसाव है या नहीं:
यदि वर्कपीस में दबाव ड्रॉप मान निर्धारित अवधि के भीतर प्रीसेट रेंज से अधिक है, तो यह इंगित करता है कि वर्कपीस में सकल रिसाव है। उस स्थिति में, सकल रिसाव का पता लगाने की प्रक्रिया बंद कर दी गई है; और सकल रिसाव और "एनजी" निर्देश ऑपरेशन इंटरफेस पर दिखाए जाते हैं; ऑपरेटर को परीक्षण परिणामों को स्वीकार करने के लिए ऑपरेशन बोर्ड पर "पुष्टि करें" पर क्लिक करना चाहिए; वर्कपीस में उच्च दबाव नाइट्रोजन स्वचालित रूप से 1 एटीएम के दबाव तक छोड़ा जाता है; वर्कपीस मैन्युअल रूप से अनलोड किया गया है;
यदि वर्कपीस में दबाव ड्रॉप मान निर्धारित अवधि के भीतर पूर्व निर्धारित सीमा से अधिक नहीं है, जो इंगित करता है कि वर्कपीस परीक्षण के सकल रिसाव का पता चला है, तो अगली प्रक्रिया जारी है।
प्रीसेट वैक्यूम डिग्री के लिए वर्कपीस निकाला गया है;
प्रीसेट उच्च दबाव हीलियम वर्कपीस में भरा हुआ है;
ऑपरेटर के पास वर्कपीस के आस-पास हीलियम का पता लगाने के लिए स्निफर होता है;
वर्कपीस के स्वचालित रिसाव को स्वचालित रूप से निर्धारित करें:

सिस्टम कुल रिसाव बिंदुओं की सभी रिसाव दर को स्वचालित रूप से समेकित करेगा, यदि कुल हीलियम वजन पूर्व निर्धारित सीमा से अधिक है, जो इंगित करता है कि कार्यक्षेत्र में एक अच्छी रिसाव है। उस स्थिति में, ठीक रिसाव का पता लगाने की प्रक्रिया बंद कर दी गई है; और ठीक रिसाव और "एनजी" निर्देश ऑपरेशन इंटरफेस पर दिखाए जाते हैं; ऑपरेटर को परीक्षण परिणामों को स्वीकार करने के लिए ऑपरेशन बोर्ड पर "पुष्टि करें" पर क्लिक करना चाहिए; अगली प्रक्रिया जारी है।

यदि कुल हीलियम वजन का पता लगाया गया है तो प्रीसेट रेंज से अधिक नहीं है, जो इंगित करता है कि वर्कपीस योग्य है, और ऑपरेशन इंटरफेस पर ओके सिग्नल दिया जाता है; अगली प्रक्रिया जारी है।

वर्कपीस में हीलियम तब तक वसूल किया जाएगा जब तक वर्कपीस के अंदर वैक्यूम डिग्री पूर्व निर्धारित मूल्य तक पहुंच न जाए;
1 एटीएम के दबाव तक एयर वर्कपीस पर चार्ज किया जाता है;

वर्कपीस मैन्युअल रूप से ऑपरेटर द्वारा अनलोड किया जाता है
