| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | एचसी-पीएसटी001 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 1 सेट प्रति 2 महीने |

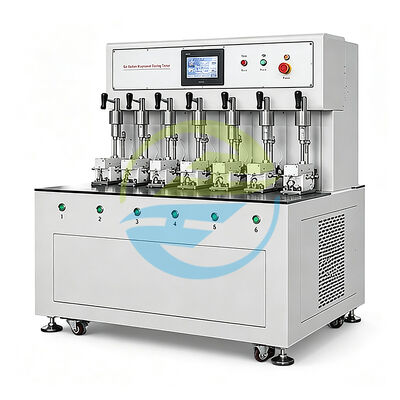

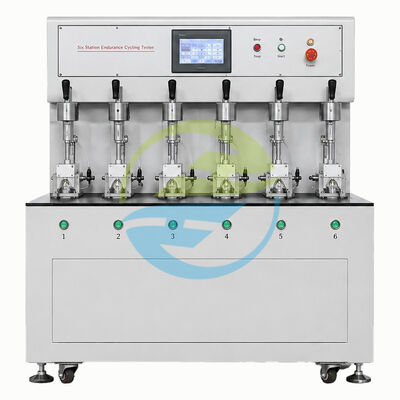

पीएलसी नियंत्रित सिक्स-स्टेशन प्लग सॉकेट एंड्योरेंस लाइफ साइकिल टेस्टिंग सिस्टम हांग्से की स्वचालित विद्युत सुरक्षा परीक्षण प्रणालियों में 15+ वर्षों की विशेषज्ञता का प्रतिनिधित्व करता है। यह सटीक परीक्षण प्रणाली आईईसी 60884-1 क्लॉज़ 20 (ब्रेकिंग कैपेसिटी) और 21 (सामान्य ऑपरेशन), आईईसी 60669-1 क्लॉज़ 19 (सामान्य ऑपरेशन) और 20 (मेकिंग एंड ब्रेकिंग कैपेसिटी), और जीबी/टी 2099.1, वीडीई 0620-1, बीएस 1363-1, और एन 60669-1 सहित संबंधित राष्ट्रीय मानकों की हर आवश्यकता को पूरा करने के लिए इंजीनियर की गई है।
प्रत्येक स्टेशन पूरी तरह से स्वतंत्र रूप से संचालित होता है—विभिन्न स्ट्रोक लंबाई, गति, चक्र गणना लक्ष्य, चालू/बंद समय पैरामीटर और विफलता का पता लगाने की सीमाएं एक साथ कॉन्फ़िगर की जा सकती हैं।
7-इंच कलर एचएमआई टच स्क्रीन के साथ औद्योगिक-ग्रेड पीएलसी, सहज, आइकन-संचालित उपयोगकर्ता इंटरफ़ेस के साथ नियतात्मक रीयल-टाइम नियंत्रण प्रदान करता है जिसके लिए किसी प्रोग्रामिंग ज्ञान की आवश्यकता नहीं होती है।
17-बिट एब्सोल्यूट एनकोडर (प्रति क्रांति 131,072 गणना) के साथ 200W एसी सर्वो मोटर, ±0.1 मिमी की सटीक स्थिति सटीकता प्रदान करता है, जिसे 1 kHz अपडेट दर पर लगातार सत्यापित किया जाता है।
काइनेमेटिक कपलिंग इंटरफेस के साथ पेटेंटेड मॉड्यूलर फिक्स्चर सिस्टम प्रति स्टेशन 2 मिनट से कम समय में टूल-फ्री फिक्स्चर चेंजओवर को सक्षम बनाता है, जो 15+ अंतरराष्ट्रीय प्लग/सॉकेट फॉर्म फैक्टर के साथ संगत है।
प्रति स्टेशन पांच स्वतंत्र पहचान मोड: संपर्क प्रतिरोध की अधिकता, यांत्रिक अधिभार, विद्युत निरंतरता निगरानी, स्थिति विचलन, और चक्र दर विसंगति का पता लगाना।
चार स्वतंत्र सुरक्षा परतें: चुंबकीय इंटरलॉक के साथ प्रति-स्टेशन सुरक्षा शील्ड, केंद्रीय आपातकालीन रोक, विद्युत सुरक्षा, और थर्मल सुरक्षा प्रणाली।
| पैरामीटर | विनिर्देश |
|---|---|
| परीक्षण स्टेशनों की संख्या | 6 स्टेशन, प्रत्येक स्वतंत्र रूप से नियंत्रित |
| नियंत्रण वास्तुकला | 7-इंच टीएफटी कलर एचएमआई टच स्क्रीन के साथ औद्योगिक पीएलसी |
| ड्राइव सिस्टम (प्रति स्टेशन) | 200W एसी सर्वो मोटर, 17-बिट एब्सोल्यूट एनकोडर, सी5-ग्रेड प्रिसिजन बॉल स्क्रू |
| स्थिति सटीकता | ±0.1 मिमी (1 kHz पर लगातार सत्यापित) |
| स्ट्रोक रेंज | 0-100 मिमी प्रति स्टेशन, 0.1 मिमी वृद्धि में प्रोग्राम करने योग्य |
| रैखिक गति रेंज | 50-300 मिमी/से प्रति स्टेशन, 1 मिमी/से वृद्धि में प्रोग्राम करने योग्य |
| अधिकतम चक्र दर | 30 चक्र प्रति मिनट (एक चक्र = पूर्ण प्रविष्टि + निकासी) |
| चक्र काउंटर | 6-अंकीय इलेक्ट्रॉनिक काउंटर (0-999,999 चक्र) गैर-वाष्पशील मेमोरी के साथ |
| परीक्षण लोड वोल्टेज और वर्तमान | 30A/300V एसी प्रति स्टेशन, सॉलिड-स्टेट रिले स्विचिंग |
| संपर्क प्रतिरोध माप | 4-तार केल्विन माप, 1.000A डीसी ±0.5%, 0-200.0 एमΩ रेंज |
| बिजली आपूर्ति इनपुट | एसी 220V ±10%, 50Hz ±1Hz, सिंगल-फेज, अधिकतम 2.5 kW |
| शोर स्तर | 1 मीटर की दूरी पर ≤65 डीबी(ए) |
| समग्र आयाम | लगभग 1800 × 900 × 1700 मिमी (डब्ल्यू×डी×एच) |
| शुद्ध वजन | लगभग 480 किग्रा |
| मानक | खंड / संदर्भ | परीक्षण विवरण |
|---|---|---|
| आईईसी 60884-1:2013 | खंड 20, चित्र 16 | प्लग और सॉकेट-आउटलेट के लिए ब्रेकिंग क्षमता परीक्षण - 1.1× रेटेड वोल्टेज पर 50 ऑपरेटिंग चक्र |
| आईईसी 60884-1:2013 | खंड 21, चित्र 16, तालिका 18 | सामान्य ऑपरेशन एंड्योरेंस टेस्ट - ≤16A/250V के लिए 5,000 चक्र, >16A से 32A के लिए 2,500 चक्र |
| आईईसी 60669-1:2017 | खंड 19, चित्र 12 | स्विच के लिए सामान्य ऑपरेशन - 40,000 ऑपरेटिंग चक्र (≤16A/250V), 20,000 चक्र (>16A) |
| आईईसी 60669-1:2017 | खंड 20, तालिका 9-10 | स्विच के लिए मेकिंग और ब्रेकिंग क्षमता - 1.1× रेटेड वोल्टेज पर 200 ऑपरेटिंग चक्र |
| आईईसी 61058-1:2016 | खंड 17 | उपकरण स्विच के लिए यांत्रिक एंड्योरेंस - विद्युत भार के बिना |
| जीबी/टी 2099.1-2008 | खंड 20, 21 | चीनी राष्ट्रीय मानक - ब्रेकिंग क्षमता और सामान्य ऑपरेशन आवश्यकताएं |
| वीडीई 0620-1:2021 | खंड 20, 21 | जर्मन मानक - एंड्योरेंस, ब्रेकिंग क्षमता, और तापमान वृद्धि की आवश्यकताएं |
| बीएस 1363-1:2023 | खंड 19, 20 | ब्रिटिश मानक - यूके-विशिष्ट एंड्योरेंस और ब्रेकिंग क्षमता की आवश्यकताएं |
लगातार स्थिति सत्यापन प्रदान करके अमान्य एंड्योरेंस परीक्षण डेटा के मूल कारण को समाप्त करता है। ओपन-लूप स्टेपर सिस्टम के विपरीत जो भिन्न भार के तहत स्टेप लॉस का अनुभव कर सकते हैं, क्लोज्ड-लूप सर्वो आर्किटेक्चर सुनिश्चित करता है कि प्रत्येक चक्र प्लग के पूरी तरह से डाले जाने और ठीक से स्थित होने के साथ किया जाता है।
परजीवी प्रतिरोध त्रुटियों को समाप्त करने वाले सटीक 4-तार केल्विन माप का उपयोग करके विफलता से पहले संपर्क गिरावट का पता लगाता है। ट्रेंडिंग विश्लेषण और संपर्क पहनने का प्रारंभिक पता लगाने के लिए मिलीओम-स्तर की सटीकता प्रदान करता है।
प्रति स्टेशन 2 मिनट से कम समय में टूल-फ्री फिक्स्चर प्रतिस्थापन के साथ बहुमुखी प्रतिभा को अधिकतम करता है और चेंजओवर समय को कम करता है। प्रत्येक फिक्स्चर परिवर्तन के बाद ±0.02 मिमी के भीतर स्थिति दोहराव बनाए रखता है।
| क्यूसी चरण | निरीक्षण गतिविधियाँ | स्वीकृति मानदंड |
|---|---|---|
| चरण 1: आने वाली सामग्री | रासायनिक संरचना सत्यापन, कठोरता परीक्षण, आयामी सत्यापन | एएसटीएम ए240 प्रति एसयूएस304 संरचना, कठोरता ±2 एचआरसी के भीतर, सतह खत्म रा ≤1.6μm |
| चरण 2: इन-प्रोसेस | प्रथम-लेख निरीक्षण, आयामी सत्यापन, वेल्ड अखंडता निरीक्षण | गेज तत्व सहनशीलता: ±0.005 मिमी, संरचनात्मक घटक सहनशीलता: ±0.1 मिमी |
| चरण 3: असेंबली | यांत्रिक फिट सत्यापन, विद्युत पैनल वायरिंग, सुरक्षा इंटरलॉक परीक्षण | इन्सुलेशन प्रतिरोध ≥100 एमΩ, सभी इंटरलॉक कार्यात्मक, कोई असामान्य गर्मी उत्पादन नहीं |
| चरण 4: कार्यात्मक परीक्षण | 48-घंटे निरंतर बर्न-इन, अंशांकन सत्यापन, सुरक्षा प्रणाली परीक्षण | 48-घंटे बर्न-इन के दौरान कोई विफलता नहीं, सहनशीलता के भीतर अंशांकन, शोर ≤65 डीबी(ए) |
| चरण 5: प्री-शिपमेंट | अंतिम दृश्य निरीक्षण, दस्तावेज़ीकरण पूर्णता, पैकेजिंग सत्यापन | कोई कॉस्मेटिक दोष नहीं, सभी सहायक उपकरण मौजूद, मानकों के अनुसार पैकेजिंग बरकरार |
विस्तृत कोटेशन, तकनीकी विनिर्देशों, या कस्टम आवश्यकताओं के लिए, कृपया सीधे हमारी इंजीनियरिंग टीम से संपर्क करें। एक स्रोत फैक्ट्री निर्माता के रूप में, हम फैक्ट्री-डायरेक्ट मूल्य निर्धारण और व्यापक तकनीकी सहायता प्रदान करते हैं।
