| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HC9910C+9914C |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | प्रति माह 1 सेट |

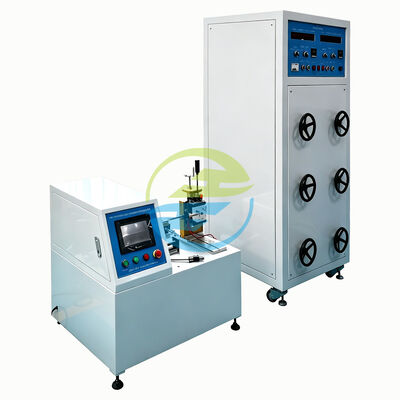

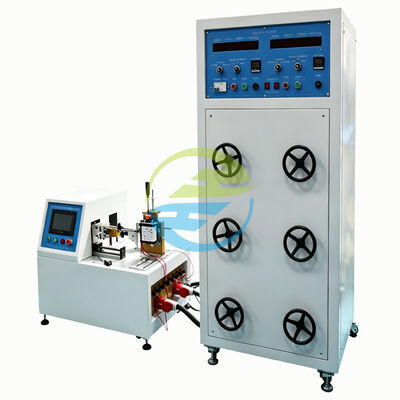

HongCe का ब्रेकिंग कैपेसिटी और नॉर्मल ऑपरेशन टेस्ट सिस्टम इलेक्ट्रिकल एक्सेसरी निर्माताओं और सर्टिफिकेशन प्रयोगशालाओं के लिए व्यापक परीक्षण समाधान प्रदान करता है। यह एकीकृत प्लेटफॉर्म प्रेसिजन मैकेनिकल साइक्लिंग को बिल्ट-इन RLC लोड कैबिनेट तकनीक के साथ जोड़ता है, जो सभी एक औद्योगिक PLC द्वारा नियंत्रित होते हैं ताकि मैकेनिकल मोशन और इलेक्ट्रिकल लोड एप्लिकेशन के बीच माइक्रोसेकंड-लेवल सिंक्रोनाइज़ेशन सुनिश्चित किया जा सके।
| मानक | खंड(ओं) | मुख्य परीक्षण पैरामीटर |
|---|---|---|
| IEC 60884-1:2013 | खंड 20, चित्र 16 | ब्रेकिंग कैपेसिटी: 1.1× रेटेड वोल्टेज, रेटेड करंट, cos φ 0.6 पर 50 चक्र 106 kPa पर। |
| IEC 60884-1:2013 | खंड 21, तालिका 18 | सामान्य ऑपरेशन: 5,000 चक्र (≤16A), 2,500 चक्र (>16A-32A) रेटेड मापदंडों पर। |
| IEC 60669-1:2017 | खंड 19, चित्र 12 | स्विच ऑपरेशन: 40,000 चक्र (≤16A), 20,000 चक्र (>16A) cos φ 0.8 पर मेकिंग के साथ, cos φ 0.6 पर ब्रेकिंग के साथ। |
| IEC 60669-1:2017 | खंड 20, तालिका 9-10 | मेकिंग/ब्रेकिंग कैपेसिटी: 1.1×V, 1.25×I, cos φ 0.3 पर 200 चक्र। |
| GB/T 2099.1-2008 | खंड 20, 21 | चीन राष्ट्रीय मानक IEC 60884-1 के बराबर। |
| BS 1363-1:2023 | खंड 19, 20 | 13A प्लग/सॉकेट-आउटलेट के लिए यूके मानक, विशिष्ट धीरज आवश्यकताओं के साथ। |
| पैरामीटर | विनिर्देश |
|---|---|
| परीक्षण स्टेशन | 3 स्वतंत्र स्टेशन, 6 तक विस्तार योग्य। |
| नियंत्रण प्रणाली | 10-इंच HMI टच स्क्रीन के साथ औद्योगिक PLC (S7-1200 CPU 1214C)। |
| पावर इनपुट | AC 380V ±10%, 50Hz, थ्री-फेज, अधिकतम 15 kVA। |
| RLC लोड कैबिनेट | 15 kVA कुल क्षमता, PF रेंज 0.3-0.98, 0.01 रिज़ॉल्यूशन के साथ। |
| परीक्षण वोल्टेज | 0-300V AC, ±0.5% सटीकता। |
| परीक्षण करंट | 0-30A AC, ±1% सटीकता। |
| ड्राइव सिस्टम | 17-बिट एनकोडर के साथ AC सर्वो मोटर, 0-100mm स्ट्रोक। |
| चक्र दर | 1-30 चक्र प्रति मिनट, प्रति स्टेशन प्रोग्रामेबल। |
| वेवफॉर्म कैप्चर | 1 MS/s सैंपलिंग, 12-बिट रिज़ॉल्यूशन, स्वचालित विश्लेषण। |
| आयाम | टेस्ट बेंच: 1600×900×1700mm, लोड कैबिनेट: 800×800×1800mm। |
| वजन | लगभग 800 किग्रा कुल। |
| प्रमाणन | CE मार्किंग (LVD + EMC), ISO 9001:2015 QMS। |
| मूल्यांकन मानदंड | HongCe — सोर्स फैक्ट्री | विशिष्ट ट्रेडिंग कंपनी |
|---|---|---|
| व्यावसायिक मॉडल | इन-हाउस डिजाइन, इंजीनियरिंग और उत्पादन के साथ प्रत्यक्ष निर्माता। | अज्ञात कारखानों से उपकरण पुनर्विक्रय करने वाला मध्यस्थ। |
| मूल्य निर्धारण | पारदर्शी लागत संरचना के साथ फैक्ट्री-डायरेक्ट मूल्य निर्धारण। | 15-30% मध्यस्थ मार्कअप, सीमित छूट लचीलेपन के साथ। |
| तकनीकी सहायता | एप्लिकेशन विशेषज्ञता के साथ प्रत्यक्ष इंजीनियर-से-इंजीनियर संचार। | सीमित तकनीकी ज्ञान वाले बिक्री कर्मचारी, आपूर्तिकर्ताओं पर निर्भर। |
| गुणवत्ता नियंत्रण | पांच-चरणीय इन-हाउस QC प्रक्रिया पूर्ण दस्तावेज़ीकरण के साथ। | आपूर्तिकर्ता कारखाने के QC पर निर्भर करता है, शिपमेंट के बीच गुणवत्ता भिन्न होती है। |
| बिक्री के बाद सेवा | 12-महीने की वारंटी, आजीवन मुफ्त सहायता, 5-वर्षीय स्पेयर पार्ट्स गारंटी। | वारंटी आपूर्तिकर्ता पर निर्भर करती है, पुर्जों की उपलब्धता की गारंटी नहीं है। |
| QC चरण | निरीक्षण गतिविधियाँ | स्वीकृति मानदंड |
|---|---|---|
| चरण 1: सामग्री निरीक्षण | रासायनिक संरचना सत्यापन, कठोरता परीक्षण, आयामी सत्यापन। | ASTM A240 के अनुसार SUS304 संरचना, कठोरता ±2 HRC, सतह फिनिश Ra ≤1.6μm। |
| चरण 2: मशीनिंग निरीक्षण | प्रथम-लेख निरीक्षण, आयामी सत्यापन, थ्रेड गुणवत्ता जांच। | गेज टॉलरेंस ±0.005mm, थ्रेड फिट क्लास 6H/6g ISO 965 के अनुसार। |
| चरण 3: असेंबली सत्यापन | मैकेनिकल फिट चेक, इलेक्ट्रिकल निरंतरता, सुरक्षा इंटरलॉक परीक्षण। | इन्सुलेशन प्रतिरोध ≥100 MΩ, सभी इंटरलॉक कार्यात्मक, कोई असामान्य गर्मी नहीं। |
| चरण 4: कार्यात्मक परीक्षण | 48-घंटे का बर्न-इन, कैलिब्रेशन सत्यापन, सुरक्षा प्रणाली परीक्षण। | सभी कार्य सही ढंग से निष्पादित होते हैं, कैलिब्रेशन सहनशीलता के भीतर, शोर ≤65 dB(A)। |
| चरण 5: शिपमेंट-पूर्व ऑडिट | अंतिम दृश्य निरीक्षण, दस्तावेज़ीकरण जांच, पैकेजिंग सत्यापन। | कोई कॉस्मेटिक दोष नहीं, पूर्ण दस्तावेज़ीकरण, उचित पैकेजिंग। |
