| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HJAU019 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |

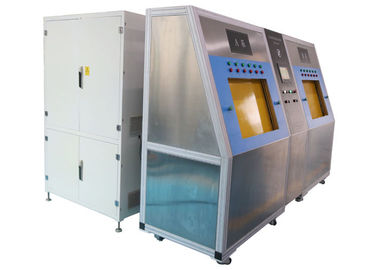

मोटर वाहन सूखी फ़िल्टर के लिए दो वैक्यूम चैंबर हीलियम लीक टेस्ट सिस्टम
हीलियम रिसाव परीक्षण प्रणाली हीलियम लीक पहचान के बुनियादी सिद्धांत के अनुसार तैयार की जाती है, हीलियम ट्रेसर गैस के रूप में उपयोग किया जाता है, हीलियम वैक्यूम कक्ष में कार्यक्षेत्र में भर जाता है, और फिर हीलियम रिसाव डिटेक्टर सटीक और जल्दी से रिसाव का न्याय कर सकता है कार्यपीस
तकनीकी पैमाने
| उत्पाद का नाम | सूखी फ़िल्टर |
| वैक्यूम चैंबर आकार | एल 700 मिमी * डब्ल्यू 450 मिमी * ज 230 मिमी |
| वैक्यूम चैंबर मात्रा | 2 |
| सकल रिसाव के लिए उच्च दबाव गैस | 4 एमपीए (डाउनवर्ड समायोज्य) |
| अनुरेखक गैस | हीलियम |
| प्वाइंट अस्वीकार करें | रिसाव दर <1.5 ग्रा / वर्ष |
| रिसाव के संकेत के लिए हीलियम दबाव | 3.6 एमपा (डाउनवर्ड समायोज्य) |
| टेस्ट साइकिल | 120 कक्ष / घंटा |

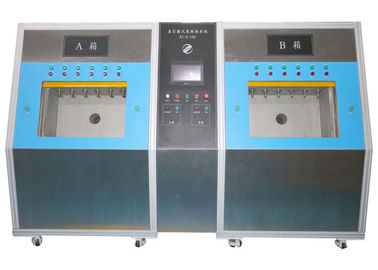

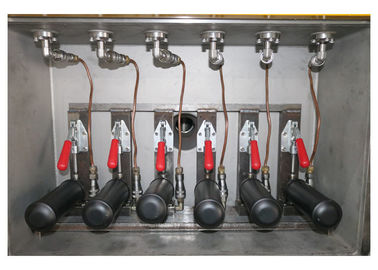

वैक्यूम चैम्बर एकीकृत सील पाइप और जोड़ों
(1) प्रत्येक कक्ष में 6 टुकड़े निकालने और भरने के पाइप होते हैं (जोड़ों के 3 सेटों सहित)
(2) प्रत्येक पाइप व्यक्तिगत रूप से नियंत्रित है
कार्य प्रक्रिया विवरण:

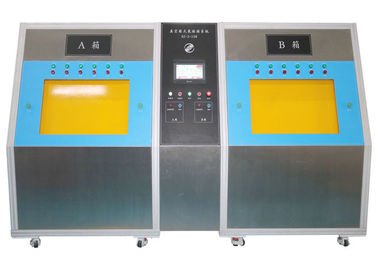

सिस्टम में 2 वैक्यूम चैंबर हैं, 2 चेंबर्स वर्क लिंकेज, ऑपरेटर, वैक्यूम कक्षों में उत्पादों को रखता है और त्वरित जोड़ों के साथ उन्हें जोड़ता है, उसके बाद दरवाजे बंद करने के लिए दरवाजे बंद बटन को दबाएं, पता लगाने का चक्र शुरू होता है। वैक्यूम दरवाजों के दोनों किनारों पर रक्षक संरक्षक हैं, जब ऑपरेटर दरवाजों को बंद कर देता है, तो कृपया सुनिश्चित करें कि द्वार क्षेत्र में दरवाजे के आंदोलनों को प्रभावित करने के लिए कोई वस्तु नहीं है।
कक्ष कक्ष में से एक बंद होने के बाद, इस चैम्बर का पता लगाने चक्र शुरू होता है। इस बिंदु पर, ऑपरेटर ऑपरेशन के लिए अन्य कक्ष में जा सकता है।
टेस्ट साइकिल प्रक्रिया:
- टेस्ट चेंबर के अंदर फिक्स्चर के साथ मैनुअल सील उत्पाद।
चैंबर ऑफ क्लोजर
- मास स्पेक्ट्रोमीटर के साथ लीक टेस्ट के लिए उपयुक्त वैक्यूम के मूल्य के लिए चैंबर का निर्वासन। चैंबर के निकास के दौरान, सिस्टम निम्नलिखित उत्पादों को उत्पाद पर चलाएगा:
- सकल लीक प्रकट करने के लिए दबाव क्षय;
- प्रेशर डिस्चार्ज और उत्पाद निकासी;
- हस्तांतरण के लिए उपयुक्त वैक्यूम मूल्य तक पहुंचे, जो कि टेस्ट चेंबर के साथ संचार में मास स्पेक्ट्रोमीटर को डालना है
- पृष्ठभूमि का पढ़ना, जो टेस्ट चैंबर में अवशिष्ट हीलियम है।
- हीलियम के साथ उत्पाद का प्रेशरेशन
- मास स्पेक्ट्रोमीटर के साथ लीक टेस्ट
- टेस्ट चेंबर का वेंटिलेशन (वायुमंडलीय दबाव पर लौटने), उत्पादों से हीलियम वसूली एक विशिष्ट दबाव (चयनित पैरामीटर और उत्पादों की अंतिम निकासी पर निर्भर करता है)
- चैंबर खोलना
- उत्पादों के मैनुअल अनलोड
