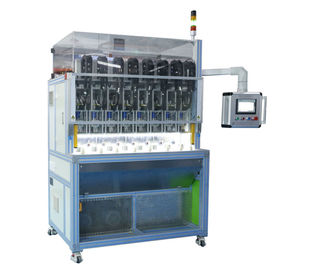

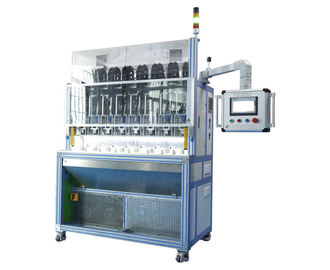

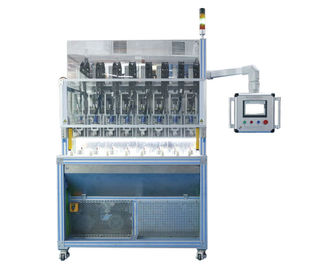

सुरक्षित हीलियम लीक परीक्षण उपकरण / इन-लाइन कारतूस परीक्षण मशीन ऑटो वैक्यूम टेस्ट सिस्टम

वाल्व कोर के लिए इन-लाइन कारतूस परीक्षण मशीन एकीकृत वैक्यूम टेस्ट सिस्टम

इन-लाइन कार्ट्रिज टेस्ट मशीन में संकुचित हवा का पता लगाने, वैक्यूम का पता लगाने, टोरूक परीक्षा का मस्तिष्क एक में तीन, परीक्षण चक्र 8sec हो सकता है। / टुकड़ा, टेस्ट स्टेशन क्लाइंट के कार्यक्षेत्र के अनुसार अनुकूलित किया जा सकता है

तकनीकी विनिर्देश:

मशीन फायदे:

(1) मशीन का प्रकार इन-लाइन है, जिसमें 8 कार्यकाल के चक्र के साथ आठ कार्यकाल शामिल हैं।

(2) कारतूस के लिए ग्रीस मिश्रण और रिसाव परीक्षण स्वचालित रूप से पूरा होगा। ठीक है और NOK भागों को अलग किया जा सकता है। ठीक हिस्सों को मैन्युअल रूप से पैकिंग के लिए स्वचालित रूप से चिन्हित किया जाता है। NOK भागों उतार दिया और दोषपूर्ण बॉक्स में रखा जाएगा। ऑपरेटर की गलतियां सीमित हैं।

(3) उच्च क्षमता, उच्च स्थिरता और आसान संचालन के साथ मशीन ऑपरेशन स्वचालित रूप से पीएलसी द्वारा नियंत्रित किया जाएगा ताकि गुणवत्ता और कम मानव लागत में सुधार किया जा सके।

(4) मशीन को एक अंशांकन आधार के रूप में प्रयोग किया जाता है जो मापन प्रयोगशाला राज्य द्वारा प्रमाणित है।

(5) दबाव स्थिरता डिवाइस एक स्थिर माप प्राप्त करने के लिए themachine के लिए बनाया गया है।

(6) टॉर्क कंट्रोल फंक्शन के साथ एक सर्वो मोटर का उपयोग परीक्षण के दौरान अधिकतम टोक़ और स्थिति को सुनिश्चित करने के लिए किया जाता है।

(7) वाल्व से गंदगी को दूर करने के लिए मशीन में एक ब्लैकआउट चैनल है।

(8) अच्छे भागों को चिह्नित करने के लिए यह सुनिश्चित करने के लिए themachine में एक स्वचालित अंकन समारोह है

(9) संयम के साथ संयुक्त निकासी के रिसाव परीक्षण विधि, 2% से कम होने वाले गलत माप दर सुनिश्चित करता है।

(10) मशीन विशेष रूप से डिजाइन वेंटिलेशनपिपेलिन तेल के मिश्रण और विदेशी पदार्थ से प्रभावित नहीं होगा।

परीक्षण प्रक्रिया:

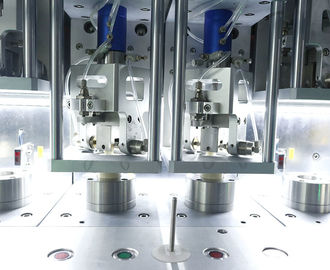

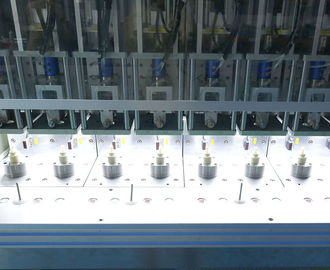

मशीन पूरी तरह से 8 टेस्ट स्टेशनों को एक ही परीक्षण प्रक्रिया के साथ शामिल करता है, और एक ऑपरेटर द्वारा संचालित किया जा सकता है।

चरण 1: मैन्युअल रूप से लोड हो रहा है और उतराई, एक परीक्षण उत्पाद हर बार (4sec।)

चरण 2: मिश्रण ग्रीस, प्रेस, बारी, खोलें और कारतूस बंद करें। मूल रूप से झूठी माप (10sec।) की कम दर सुनिश्चित करने के लिए कारतूस की जांच करें

सबसे पहले, कारतूस स्विचिंग के दौरान पूरी तरह से ग्रीस को मिश्रण करने के लिए परीक्षण कारतूस को पूरी तरह से और बार-बार स्विच करें, ठंडा कक्ष, गर्म कक्ष और बाहर निकलने के कक्ष को स्वच्छ और सूखी गैस शुद्ध करें जिससे कि हर कक्ष को साफ किया जा सके।

दूसरे, जांचें कि क्या ग्रीस को पूरी तरह मिश्रित किया गया है और प्रत्येक कक्ष को सही स्थिति में बदल दिया गया है, यह सुनिश्चित करें कि प्रत्येक परीक्षण टुकड़ा की समान स्थिति सुनिश्चित करें।

चरण 3, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 4, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 5, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 6, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 7, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 8, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 9, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 10, आरक्षित टेस्ट स्टेशन (गैस भराव + दबावकरण + नमूना + वेंटिलेशन = 7sec।)

चरण 11, ठीक भाग को चिह्नित करें (2 सेकेंड्स।)
ओके भाग स्वचालित रूप से चिह्नित करें, अलार्म नॉक भाग

हमने 11 चरणों का डिज़ाइन किया है, क्लाइंट ग्राहकों के अनुकूल उत्पादों के अनुसार संयोजन बना सकते हैं।
