उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
हीलियम रिकवरी दर: | ≥98% | टेस्ट स्टेशन: | आंतरिक और बाहरी परीक्षण के लिए जुड़ाव |
---|---|---|---|
ट्रेसर गैस: | नाइट्रोजन और हीलियम | हीलियम रिसाव का दबाव: | 1.5Mpa |
अस्वीकार बिंदु: | 5.0E-7Pa.m3 / सेक। | ||
हाई लाइट: | helium leak test equipment,helium leak testing |

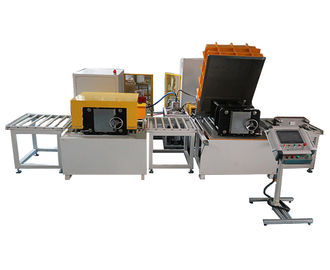

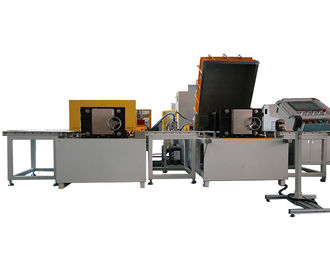

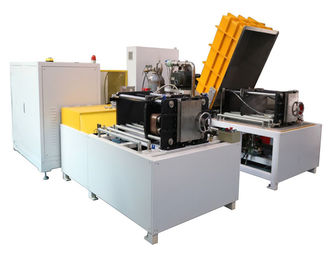

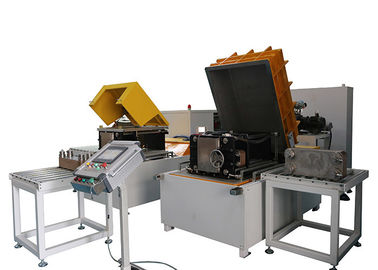

डुप्लेक्स संरचना के साथ ऑटोमोटिव प्लेट हीट एक्सचेंजर हीलियम लीक परीक्षण उपकरण
यह हीलियम लीक परीक्षण उपकरण प्लेट हीट एक्सचेंजर की वायुरोधीता के पता लगाने के लिए उपयुक्त है, जो पेट्रोलियम उद्योग, पेपरमेकिंग, बिजली उत्पादन, कपड़ा, एचवीएसी, धातु विज्ञान, जैविक रसायन और ऑटोमोबाइल जैसे कई औद्योगिक अनुप्रयोगों के लिए सहायक है।
उपकरण सिद्धांत और संरचना:
हीलियम के मूल रिसाव पहचान सिद्धांत के मुताबिक, हीलियम के साथ ट्रेसर गैस के रूप में, प्रणाली रिसाव का पता लगाने के माध्यम से रिसाव का पता लगा सकती है, जिसमें आंतरिक रिसाव पहचान चक्र में प्लेट हीट एक्सचेंजर की बी गुहा में हीलियम भर जाता है। और बाहरी रिसाव का पता लगाने चक्र में, गुहा के रिसाव का पता लगाने के लिए एक ही समय में हीलियम ए और बी में भर दिया जाएगा। हीलियम रिसाव डिटेक्टर के साथ, हम प्लेट हीट एक्सचेंजर के रिसाव की सटीकता को तेज़ी से और सटीक रूप से निर्धारित कर सकते हैं।
सिस्टम डुप्लेक्स संरचना को गोद लेता है, आंतरिक रिसाव परीक्षण स्टेशन में वर्कपीस को आंतरिक रिसाव का पता लगाने के लिए पहले स्थान पर रखता है, और फिर उत्पाद को बाहरी रिसाव परीक्षण स्टेशन पर ट्रांसमिशन लाइन के माध्यम से पहचान को संसाधित करने के लिए धक्का देता है। तीन-गुहा कार्यक्षेत्र के लिए, आंतरिक रिसाव परीक्षण चक्र के दौरान, प्रणाली ए-बी और ए - सी के बीच रिसाव का पता लगाने के लिए एक गुहा में हीलियम भरती है और बाहरी रिसाव पहचान चक्र के दौरान, सिस्टम रिसाव का पता लगा सकता है गुहाओं। यह प्रणाली हीलियम वसूली डिवाइस के साथ आता है, हीलियम प्रभावी लागत को बचा सकता है।
तकनीकी पैरामीटर्स: (ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जाएगा)
workpiece | प्लेट हीट एक्सचेंजर |
लीक परीक्षण स्टेशन | दो स्टेशन: एक वर्कपीस ताकत और आंतरिक रिसाव परीक्षण के लिए है, दूसरा बाहरी रिसाव परीक्षण के लिए है |

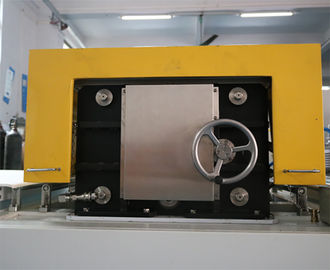

परीक्षण कक्ष का आकार | 850 * 750 * 400mm एक बड़ी वर्कपीस (620 * 500 * 250 मिमी) या 2 छोटी वर्कपीस (320 * 100 * 77 मिमी) स्थापित किया जा सकता है |
सकल लीक टेस्ट के लिए गैस | नाइट्रोजन |
नाइट्रोजन रिसाव दबाव | 5.5MPa |
ठीक रिसाव परीक्षण के लिए गैस | 100% हीलियम |
हीलियम रिसाव दबाव | 5.0MPa |
बिंदु अस्वीकार करें | 5.0E-7Pa.m 3 / सेकंड। |
समय चक्र | 480 छोटी वर्कपीस या 240 बड़ी वर्कपीस की जांच करने में 8 घंटे लगते हैं |
हीलियम वसूली दर | ≥98% |
